Серийно производится в России, на мощностях современного производственного комплекса группы компаний ТСС. Предназначен для снабжения трёхфазным электрическим током с напряжением 400 В, любых объектов-потребителей номинальной мощностью 200 кВт (250 кВА) и максимальной мощностью 220 кВт (275 кВА).

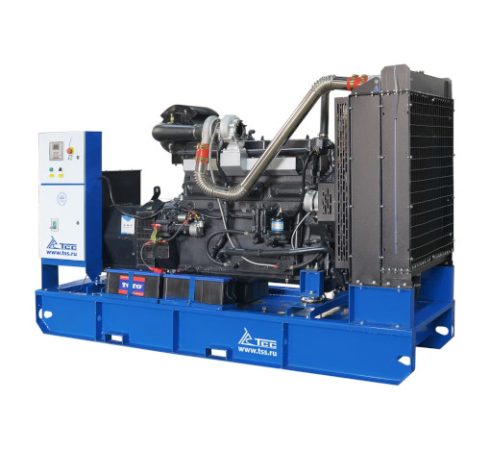

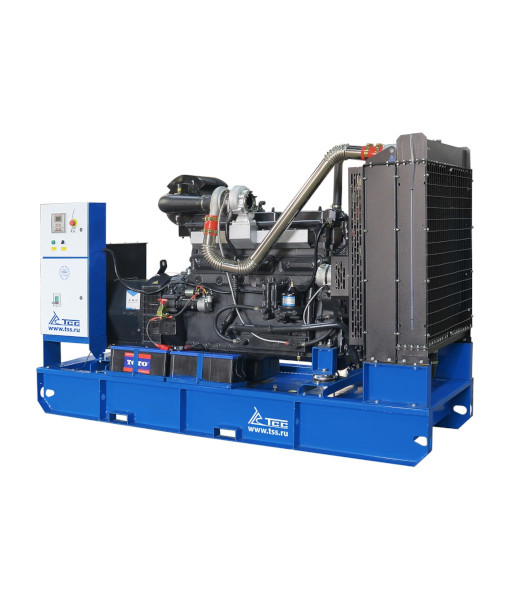

Дизельный генератор ТСС АД-200С-Т400
1 832 472.00 ₽
Характеристики
| Серия | TSS Standart |
| Мощность номинальная, кВт | 200 |
| Мощность номинальная, кВА | 250 |
| Мощность максимальная, кВт | 220 |
| Мощность максимальная, кВА | 275 |
| Коэффициент мощности | 0.8 |
| Напряжение (В) | 400/230 |
| Количество фаз | 3 |
| Частота, Гц | 50 |
| Номинальный ток (А) | 360 |
| Объём системы охлаждения (л) | 55.5 |
| Объём топливного бака (л) | 380 |
| Расход топлива при 50% мощности л/ч | 30.9 |
| Расход топлива при 75% мощности л/ч | 46 |
| Расход топлива при 100% мощности л/ч | 61 |
| Автономная работа на 75% нагрузки без дозаправ (ч) | 8.3 |
| Степень автоматизации | 1 (ручной запуск) |
| Система аварийной остановки | да |
| Датчик уровня топлива | да |
| Установленный аккумулятор Ah/V | 2*120/12 |
| Исполнение | Открытое |
| Глушитель | промышленный |
| Габариты радиатора (раст. от пола, В, Ш, мм) | 565, 956х1265 |
| Габаритные размеры (Д;Ш;В; мм) | 2993x1070x1835 |
| Производитель двигателя | TSS Diesel |
| Двигатель | TSS Diesel TDA-N 230 6LTE |
| Мощность двигателя максимальная, кВт | 260 |
| Количество цилиндров | 6 |
| Расположение цилиндров | рядное |
| Рабочий объём двигателя (л) | 12,9 |
| Система впуска воздуха | с турбонаддувом |
| Регулятор оборотов | механический |
| Емкость масляной системы (л) | 41 |
| Мощность генератора, кВт | 200 |
| Система возбуждения | SHUNT |
| КПД генератора, % | 94 |
| Шаг обмотки | 2/3 |
| Количество опорных подшипников | 1 |
| Класс защиты обмотки | IP23 |
| Степень изоляции | H |
| Точность регулировки напряжения (± %) | 1 |
| Регулятор напряжения | да |
| Язык интерфейса контроллера | русский |
| Масса, кг | 2100 |
| Комплектация | глушитель, топливный бак, АКБ, ЩУ с цифровой панелью, станция запр. маслом и ОЖ |
| Высота рамы (мм) | 300 |
| Гарантия, срок (мес) | 24 месяца/1000 моточасов |
Двигатель TSS Diesel TDA-N 230 6LTE
| Мощность номинальная, кВт | 230 |
| Мощность максимальная, кВт | 260 |
| Количество цилиндров | 6 |
| Расположение цилиндров | рядное |
| Тактность двигателя | 4 |
| Система охлаждения | жидкостная |
| Система впуска воздуха | с турбонаддувом |
| Тип воздушного фильтра | фильтроэлемент |
| Частота вращения коленвала (об/мин) | 1500 |
| Диаметр цилиндра (мм) | 135 |
| Ход поршня (мм) | 150 |
| Степень сжатия в цилиндрах | 17:3 |
| Регулятор оборотов | механический |
| Пусковое устройство (стартер) | электрический |
| Удельный расход топлива (г/кВт*ч) | 200 |
| Рекомендуемый тип масла | SAE 15W40/10W30 |
| Удельный расход масла (г/кВт*ч) | 1 |
| Ёмкость масляной системы (л) | 41 |
| Габаритные размеры (Д;Ш;В; мм) | 1650X800X1400 |
| SAE (маховик / картер маховика) | 1/14 |
Генератор TSS-SA-200
| Постоянная мощность (кВт) | 200 |
| Тип генератора | бесщёточный, синхронный |
| Система возбуждения | SHUNT |
| Напряжение (В) | 400/230 |
| Номинальный ток (А) | 361 |
| Частота вращения, об/мин | 1500 |
| Частота, Гц | 50 |
| Количество фаз | 3 |
| Шаг обмотки | 2/3 |
| Количество опорных подшипников | 1 |
| Класс защиты обмотки | IP23 |
| Степень изоляции | H |
| Регулятор напряжения | да |
| Масса, кг | 727 |
| Гарантия, срок (мес) | 12 |
| Габаритные размеры (Д;Ш;В; мм) | 926х505х780 |
Контроллер Lovato RGK600
| Язык интерфейса контроллера | русский |
| Выбор режима измерения | да |
| Класс защиты | IP54 |
| Частота, Гц | 50 / 60 |
| Потребляемая мощность, Вт | 1,1 |
| Напряжение (В) | 7 — 33 |
| Функция задержки запуска | да |
| Диап. вх. напр. пер. тока для 3-фаз 4-провод (В) | 100 — 480 |
| Количество подключаемых датчиков | 11 |
| Сигнал тревоги — неудачный запуск ДГУ | да |
| Сигнал/останов ДГУ от датчика темп ОЖ | да |
| Сигнал/останов ДГУ от датчика давл масла | да |
| Сигнал/останов ДГУ от датчика оборотов двиг | да |
| Звуковой сигнал общей аварии | да |
| Сигнал тревоги — общее предупреждение | да |
| Сигнал тревоги — показатель низкого уровня топлива | да |
| Сигнал тревоги/останов ДГУ — Общая неисправность | да |
| Контроль напряжения АКБ | да |
| Индикация силы тока | да |
| Индикация числа оборотов двигателя | да |
| Частотомер | да |
| Счетчик часов наработки | да |
| Индикация давления масла | да |
| Индикация напряжения аккумулятора (В) | да |
| Индикация активной мощности по 3ф. (кВт) | да |
| Индикация мощности (кВт) | да |
| Индикация суммарной активной мощности (кВт) | да |
| Индикация суммарной реактивной мощности (кВАр) | да |
| Счётчик выработанной электроэнергии (кВт/ч) | да |
| Индикация уровня топлива в баке | да |
| Журнал событий | да |
| Останов по низкому напряжению | да |
| Комплектация | упаковка, крепёж, паспорт, контроллер |
| Габаритные размеры (Д;Ш;В; мм) | 144 х 144 х 53.3 |
| Гарантия, срок (мес) | 12 |
| Масса, кг | 0.6 |
Описание
Дизельный генератор 200 кВт для резерва TSS Standart TTD 280TS серийно производится в России, на мощностях современного производственного комплекса группы компаний ТСС. Предназначен для снабжения трёхфазным электрическим током с напряжением 400 В, любых объектов-потребителей номинальной мощностью 200 кВт (250 кВА) и максимальной мощностью 220 кВт (275 кВА).
Почти 30 лет ГК ТСС проектирует и производит резервные дизельные генераторы для заказчиков в России, Беларуси, Казахстане, Кыргызстане, Армении, Узбекистане и других республиках бывшего Союза, что позволило накопить значительный опыт в реализации потребностей самого широкого круга потребителей.
Недорогие дизельные генераторы серии TSS Standart спроектированы с учётом типовых требований к резервному электроснабжению и поставляются наиболее часто на следующие объекты:
- Коттеджные посёлки;
- Вахтовые посёлки;
- Магазины и торговые центры;
- Строительные площадки;
- Производственные предприятия;
- Агропромышленные предприятия.
Стоит отметить тот факт, что ДЭС серии ТСС Стандарт поставляются также по заказам МВД и МЧС России, и это лишний раз подтверждает высокое качество и надёжность этого оборудования.
Преимущества ДГУ TSS Standart и их отличия от моделей других серий аналогичной мощности
Данная модель дизельной электростанции изначально спроектирована для максимально эффективной эксплуатации в режиме резервного источника энергоснабжения. Это важно, потому что ДГУ для резерва – самый востребованный и распространённый вариант эксплуатации данного оборудования. Особенности эксплуатации генераторной установки в резервном режиме заключаются в том, что большую часть срока службы станция не эксплуатируется, а лишь стоит на дежурстве. По накопленным отзывам реальных заказчиков данного оборудования, перебои в основных сетях электроснабжения случаются не чаще чем 2-3 раза в год, но по нормативам или по условиям проекта эксплуатации объекта, в электросистеме обязательно должен быть задействован дизель-генератор соответствующей мощности. Из этого следует, что наиболее важным преимуществом резервного дизельного генератора, после надёжности, является его низкая стоимость.
Резервная ДЭС TSS Standart обладает всем набором весомых преимуществ, включая:
- высокая надёжность (которая подтверждается длительным сроком гарантийных обязательств);
- низкая стоимость (относительно станций других серий аналогичной мощности);
- сертифицировано для эксплуатации на территории стран Евразийского Союза;
- доступная техническая поддержка и разветвлённая сеть авторизованных сервисных центров;
- моторесурс ДГУ TSS Standart составляет 8000 часов до капитального ремонта;
- недорогие и доступные расходные материалы и запчасти с быстрой доставкой в любой населённый пункт Евразийского союза;
- каждая ДЭС проходит обязательное испытание под нагрузкой в заводской лаборатории, а результаты прилагаются к пакету сопроводительных документов.
Основа генераторной установки – простой и надёжный дизельный двигатель TSS Diesel TDH 240 6LTE
Данный двигатель спроектирован исключительно для эксплуатации в составе дизельной электростанции и полностью оптимизирован для этой конкретной задачи, что позволяет использовать его ресурс с максимальной отдачей. Модели TSS Diesel собираются на современных роботизированных линиях передовых предприятий Китая, точно также как производятся двигатели ведущих европейских, американских и японских марок.
Данная линейка моторов использует технологии и элементы конструкции предыдущего поколения, что позволяет, во первых, сэкономить средства (речь всё-таки о резервных ДГУ, которые включаются не часто), а во вторых – это отработанная конструкция, прошедшая множество модернизаций и достигшая высокого уровня надёжности. Блок цилиндров из литого чугуна, надёжные турбонагнетатели системы забора воздуха, простые и надёжные ТНВД, система смазки на общедоступных моторных маслах, и обычный тосол в системе охлаждения – всё это делает двигатели этой серии крайне простыми в эксплуатации и техническом обслуживании.
Отдельно нужно отметить, что двигатели производятся на европейских технологических линиях, специально для ГК ТСС, на условиях ODM-контрактов. Подробные технические характеристики конкретного двигателя из состава данной дизельной электростанции приведены в таблице на этой странице.
Промышленный синхронный генератор TSS-SA-200 – трёхфазный ток с прекрасными характеристиками
Промышленный бесщёточный альтернатор TSS SA используется во всех модельных линейках дизельных генераторных установок ТСС, включая модели премиального уровня, предназначенные для постоянного энергоснабжения самых ответственных потребителей, таких как объекты системы здравоохранения, ЦОДы, телекоммуникационные центры, непрерывные производства и другие. Несмотря на то, что серия ДГУ ТСС Стандарт предназначена для решения задач резервирования, используемые в этих моделях синхронные генераторы отвечают самым высоким электротехническим стандартам без компромиссов. Производятся генераторы TSS SA по заказу ТСС, на передовых специализированных предприятиях Китая, как и двигатели, на условиях ODM-контрактов. Все серийные модели альтернаторов ТСС обеспечены классом защиты IP21(IP23) и степенью изоляции H, что является отраслевым стандартом для подобных изделию практически любых марок, применяемых для типовых задач генерации. В конструкции трёхфазного электрогенератора TSS SA используется очень надёжная и простая система возбуждения обмоток типа SHUNT, полностью удовлетворяющая всем типовым требованиям, применяемым к электротехническому оборудованию данного класса.
Типовая система SHUNT включает в себя следующие компоненты и использует следующие принципы:
- автоматический регулятор напряжения (AVR) подключен к силовым шинам синхронного генератора;
- измерение напряжения производится на силовых шинах синхронного генератора;
- AVR (auto voltage regulator) производит обеспечивает генерацию и регулирование тока возбуждения обмоток, ориентируясь на выходное напряжение альтернатора;
Использование простых и отработанных решений в промышленном синхронном генераторе TSS SA обеспечивает высокую надёжность, и стабильность рабочих характеристик при всех штатных режимах эксплуатации оборудования. Генератор способен без негативных последствий выдерживать перегрузки до 150% по выходному току на протяжении 30 секунд. Детальные технические характеристики данной модели синхронного генератора ТСС СА вы можете посмотреть в таблице на данной странице.
Панель управления дизельного генератора TSS Standart
Шкаф управления электростанцией TSS Standart расположен на несущей раме и обеспечивает удобный доступ к контроллеру в любых вариантах исполнения дизельного генератора. Внутри располагается автомат защиты генераторной установки. Подключение потребителей электрической энергии производится к входным клеммам автомата защиты.
На лицевой панели шкафа управления размещены органы управления и визуального контроля за работой генераторной установки. Панель управления дизельного генератора снабжена графическим дисплеем с русским языком и удобна в работе при любых условиях эксплуатации.
Органы управления позволяют осуществлять запуск и остановку ДГУ в ручном режиме. Система управления в автоматическом режиме осуществляет стабилизацию выходных параметров электроэнергии и подержание стабильной работы генераторной установки при изменяемой внешней электрической нагрузке.
Защита электрических цепей от перегрузки и короткого замыкания также осуществляется автоматически. Основой системы автоматики генераторной установки является цифровой контроллер, где на дисплее отображается основная информация о работе ДГУ.
В составе дизельной электростанции TSS Standart применяются контроллеры Lovato Electric (Италия), которые обеспечивают комплексный мониторинг ключевых рабочих параметров и гибкое управление во всех режимах эксплуатации.
Контроллер настроен в заводских условиях для максимального использования потенциала дизельного двигателя и синхронного генератора, но имеет возможность программирования и после установки на объекте заказчика.
Lovato RGK600 — контроллер управления дизельной электростанции, разработанный и выпускаемый итальянской компанией Lovato Electric. Обладает большим количеством настроек и позволяет эффективно управлять различными режимами эксплуатации ДЭС.
Полностью русскоязычный интерфейс и удобный графический экран на который выводятся основные показатели работы оборудования. Имеет разъёмы для подключения различных модулей расширения, добавляющих новые возможности управления генераторным оборудованием.
ГК ТСС является официальным сертифицированным партнёром Lovato Electric и обладает штатом обученных специалистов для работы с контроллерами этой марки.
КОМПЛЕКТ ПОСТАВКИ
Дизель-генераторные установки ТСС поставляются полностью укомплектованными, заправленными техническими жидкостями в необходимом объеме и готовыми к эксплуатации. Двигатель, радиатор охлаждения, генератор установлены на прочной жесткой стальной раме с интегрированным в нее топливным баком. Все дизель-генераторные установки проходят проверочные испытания в течении не менее 2-х часов наработки.
