Оптимальное решение для заказчиков с ориентацией на импортозамещение. Постоянными заказчиками ДЭС на основе двигателей ЯМЗ являются такие структуры как МЧС, МВД, крупнейшие предприятия ТЭК, АПК и других отраслей.

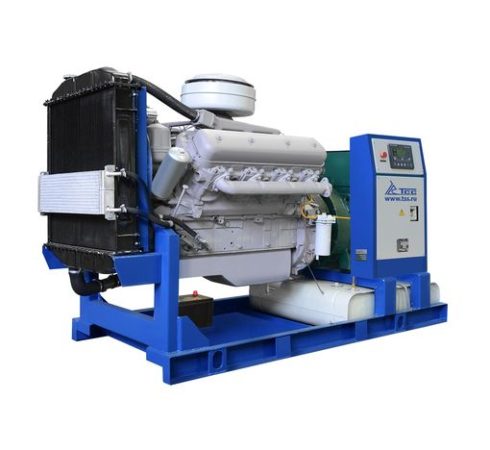

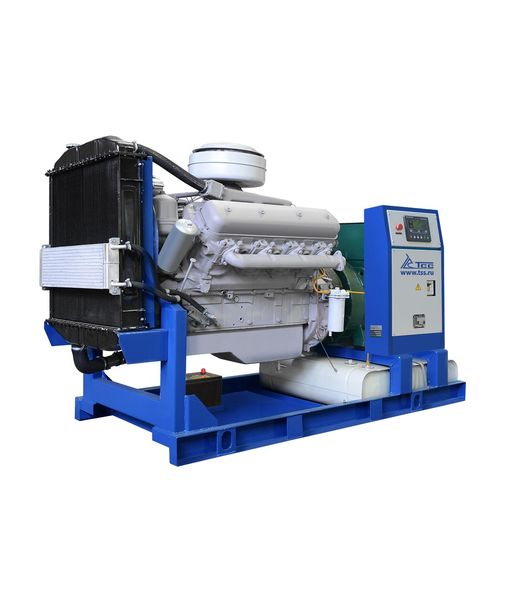

Дизельный генератор ТСС АД-240С-Т400-2РМ2 Linz
Бесплатно!
Характеристики
| Серия | ТСС Славянка |
| Мощность номинальная, кВт | 240 |
| Мощность номинальная, кВА | 300 |
| Мощность максимальная, кВт | 264 |
| Мощность максимальная, кВА | 330 |
| Коэффициент мощности | 0.8 |
| Напряжение (В) | 400/230 |
| Количество фаз | 3 |
| Частота, Гц | 50 |
| Номинальный ток (А) | 432 |
| Объём системы охлаждения (л) | 53 |
| Объём топливного бака (л) | 600 |
| Расход топлива при 50% мощности л/ч | 34.8 |
| Расход топлива при 75% мощности л/ч | 50.7 |
| Расход топлива при 100% мощности л/ч | 66.9 |
| Автономная работа на 75% нагрузки без дозаправ (ч) | 11 |
| Степень автоматизации | 2 (автозапуск) |
| Система аварийной остановки | да |
| Датчик уровня топлива | да |
| Установленный аккумулятор Ah/V | 190/12 |
| Исполнение | Открытое |
| Глушитель | Промышленный |
| Габаритные размеры (Д;Ш;В; мм) | 3170x1250x1900 |
| Производитель двигателя | ЯМЗ |
| Двигатель | ЯМЗ-7514.10-01 |
| Мощность двигателя максимальная, кВт | 315.37 |
| Количество цилиндров | 8 |
| Расположение цилиндров | V-образное |
| Рабочий объём двигателя (л) | 14.86 |
| Система впуска воздуха | с турбонаддувом |
| Регулятор оборотов | механический |
| Рекомендуемый тип масла | 15W-40 |
| Емкость масляной системы (л) | 32 |
| Мощность генератора, кВт | 240 |
| КПД генератора, % | 91 |
| Класс защиты обмотки | IP23 |
| Степень изоляции | Н |
| Точность регулировки напряжения (± %) | ± 1% |
| Язык интерфейса контроллера | русский |
| Масса, кг | 3250 |
| Гарантия, срок (мес) | 24 месяца/1000 моточасов |
Генератор Linz Pro 28М Е/4
| Постоянная мощность (кВт) | 240 |
| Тип генератора | синхронный |
| Система возбуждения | аналог AREP от Linz |
| Напряжение (В) | 400 |
| Номинальный ток (А) | 432 |
| Частота вращения, об/мин | 1500 |
| Частота, Гц | 50 |
| Количество фаз | 3 |
| Шаг обмотки | 2/3 |
| Количество опорных подшипников | 1 |
| Класс защиты обмотки | IP23 |
| Степень изоляции | Н |
| Регулятор напряжения | AVR HVR-30 |
| Масса, кг | 833 |
| Гарантия, срок (мес) | 12 |
| Габаритные размеры (Д;Ш;В; мм) | 817x570x620 |
Контроллер Lovato RGK600
| Язык интерфейса контроллера | русский |
| Выбор режима измерения | да |
| Класс защиты | IP54 |
| Частота, Гц | 50 / 60 |
| Потребляемая мощность, Вт | 1,1 |
| Напряжение (В) | 7 — 33 |
| Функция задержки запуска | да |
| Диап. вх. напр. пер. тока для 3-фаз 4-провод (В) | 100 — 480 |
| Количество подключаемых датчиков | 11 |
| Сигнал тревоги — неудачный запуск ДГУ | да |
| Сигнал/останов ДГУ от датчика темп ОЖ | да |
| Сигнал/останов ДГУ от датчика давл масла | да |
| Сигнал/останов ДГУ от датчика оборотов двиг | да |
| Звуковой сигнал общей аварии | да |
| Сигнал тревоги — общее предупреждение | да |
| Сигнал тревоги — показатель низкого уровня топлива | да |
| Сигнал тревоги/останов ДГУ — Общая неисправность | да |
| Контроль напряжения АКБ | да |
| Индикация силы тока | да |
| Индикация числа оборотов двигателя | да |
| Частотомер | да |
| Счетчик часов наработки | да |
| Индикация давления масла | да |
| Индикация напряжения аккумулятора (В) | да |
| Индикация активной мощности по 3ф. (кВт) | да |
| Индикация мощности (кВт) | да |
| Индикация суммарной активной мощности (кВт) | да |
| Индикация суммарной реактивной мощности (кВАр) | да |
| Счётчик выработанной электроэнергии (кВт/ч) | да |
| Индикация уровня топлива в баке | да |
| Журнал событий | да |
| Останов по низкому напряжению | да |
| Комплектация | упаковка, крепёж, паспорт, контроллер |
| Габаритные размеры (Д;Ш;В; мм) | 144 х 144 х 53.3 |
| Гарантия, срок (мес) | 12 |
| Масса, кг | 0.6 |
Описание
Дизельный генератор 240 кВт АВР двигателем ЯМЗ ТСС Славянка TYz 330LZ A спроектирован для производства трёхфазного электрического тока с частотой 50 Гц и напряжением 400 В. Эта модель производится серийно на заводе ГК ТСС в подмосковной Ивантеевке и сертифицирована для эксплуатации на территории России и стран Евразийского союза.
Электростанция дизельная ЯМЗ 240 кВт с автозапуском линейки ТСС Славянка разработана для применения в качестве резервного или автономного источника электроснабжения объектов общего назначения, нуждающихся в сопоставимой электрической мощности. Постоянными заказчиками ДЭС на основе двигателей ЯМЗ являются такие структуры как МЧС, МВД, крупнейшие предприятия ТЭК, АПК и других отраслей.
Значимые преимущества ДГУ ТСС Славянка с ЯМЗ
ДГУ серии ТСС Славянка с двигателем ЯМЗ отличаются низкой стоимостью как самого оборудования, так и вырабатываемого электрического тока, что делает их конкурентами даже недорогим китайским станциям.
Высокая ремонтопригодность даже в полевых условиях
Повсеместная доступность расходников и запчастей
Двигатель изначально спроектирован для эксплуатации с отечественными стандартами ГСМ
Широкие возможности по дополнительному оснащению и автоматизации
Каждая станция ТСС Славянка тестируется в условиях завода с фиксацией результатов в документах
Дизельные генераторы с двигателем ЯМЗ, исторически, широко распространены в регионах России и обладают прекрасной ремонтопригодностью, в силу повсеместной доступности расходников, запчастей и механиков-дизелистов, хорошо знакомых с конструктивными особенностями этих изделий.
ГК ТСС – официальный и авторизованный производитель дизельных генераторов на базе двигателей «ПИК «ЯрДизель» , что подтверждается соответствующим сертификатом. Высокий уровень надёжности подтверждён длительным сроком фирменной гарантии, который составляет 2 года или 1000 моточасов.
Учитывая взятый правительством РФ курс на импортозамещение, ДГУ с двигателями ЯМЗ в обозримом будущем способны значительно увеличить свою долю в сегменте промышленных электростанций резервного и основного электроснабжения.
Двигатель ЯМЗ-7514 – родом из Ярославля
Двигатели ЯМЗ разрабатываются и производятся на мощностях крупнейшего отечественного предприятия – Ярославского моторного завода (ЯМЗ), имеющего в своём активе уже более сотни лет истории. Предприятие обладает не только собственной школой проектирования и серийного производства современных дизельных двигателей, но и четырьмя производственными площадками, оборудованными в соответствии с технологиями 21 века.
Двигатели, применяемые в ДЭС, разработаны специалистами ЯМЗ с учётом особенностей эксплуатации и режимов, присущих эксплуатации генераторных установок при всём диапазоне нагрузок, а также, с учётом типовых вариантов применения (резервный/автономный/смешанный). Высокая степень унификации с двигателями, применяемыми в другом оборудовании (транспорт, аграрная техника и др.) способствует широкой географической доступности сервисного обслуживания, запасных частей и расходных материалов.
Синхронный генератор Linz
Данная дизель-генераторная установка ТСС Славянка оснащена надёжным синхронным генератором Linz Pro 28М Е/4, который непосредственно отвечает за выработку трёхфазного переменного электрического тока с напряжением 400 В и частотой 50 Гц. Молодая итальянская компания LinzElectric основана в 2002 году, в качестве части крупного европейского производителя электрооборудования, компании PedrolloS.p.a.
Собственные технологические ресурсы и возможности позволяют компании осуществлять производство полного цикла, от корпусов и намотки обмоток до сборки и тестирования конечной продукции. Фундаментом быстрого роста и высокого качества синхронных генераторов Linz послужило то, что основной продукцией PedrolloS.p.a являются электронасосы, имеющие ряд схожих деталей с генераторами.
Данный синхронный генератор Linz имеет следующие важные характеристики:
- система возбуждения обмоток – SHUNT
- класс защиты обмоток генератора – IP23
- степень изоляции – H
Контроллер панели управления ТСС Славянка TYz
Стандартная комплектация данной дизельной электростанции ТСС Славянка TYz включает в себя контроллер Lovato RGK 600, который обеспечивает оптимальное раскрытие потенциала двигателя и генератора для выработки электроэнергии во всех режимах эксплуатации. Lovato Electric – итальянская компания, один из мировых лидеров в области разработки и производства систем управления промышленным электротехническим оборудованием.
ГК ТСС является авторизованным партнёром Lovato Electric и комплектует системами управления этой марки 90% выпускаемых дизельных электростанций. Базовый функционал контроллера Ловато позволяет осуществлять мониторинг основных показателей дизельной электростанции и управлять её функционалом на 100%.
Автоматизация ДЭС ТСС Славянка TYz по второй степени
Данная комплектация дизельной электростанции обладает расширенными возможностями по автономной эксплуатации, что важно для резервирования электроснабжения на удалённых объектах без постоянного участия оператора.
В дополнение к базовой модели (1-я степень автоматизации), данная генераторная установка оснащается:
- блок АВР (аварийный ввод резерва или автозапуск) – обеспечивает запуск ДГУ и переключение нагрузки в случае возникновения перебоев в основной сети электроснабжения;
- модуль электроподогрева блока двигателя обеспечивает быстрый старт по сигналу блока АВР;
- модуль подзарядки АКБ – поддерживает заряд аккумуляторов на необходимом уровне;
Комплектность поставки ДГУ ТСС Славянка с двигателями ЯМЗ
Дизельные электростанции ТСС Славянка, независимо от варианта исполнения и степени автоматизации, отгружаются заказчикам полностью заправленными всеми техническими жидкостями. Абсолютно все дизельные генераторы с двигателями ЯМЗ, выпускаемые на предприятии ГК ТСС, проходят полный цикл заводских проверочных испытаний в течении не менее двух часов. Результаты испытаний фиксируются в соответствующем документе.
