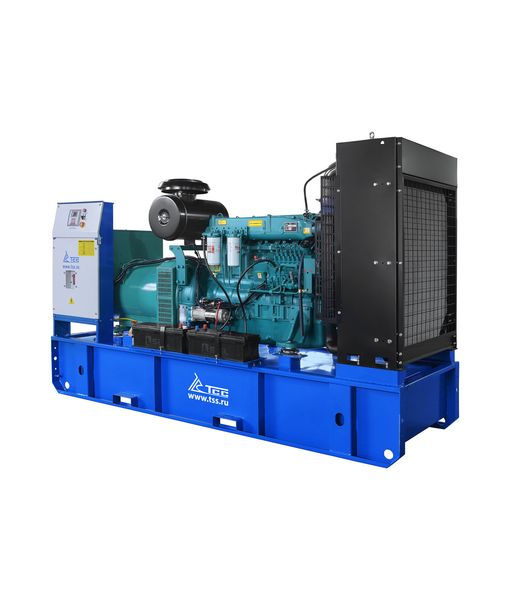

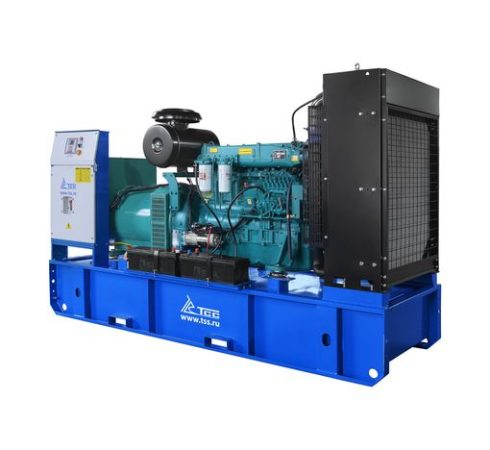

Дизельный генератор ТСС АД-320С-Т400-1РМ5 ПРОФ
Характеристики
| Серия | TSS Prof |
| Мощность номинальная, кВт | 320 |
| Мощность номинальная, кВА | 400 |
| Мощность максимальная, кВт | 352 |
| Мощность максимальная, кВА | 440 |
| Коэффициент мощности | 0.8 |
| Напряжение (В) | 400/230 |
| Количество фаз | 3 |
| Частота, Гц | 50 |
| Номинальный ток (А) | 578 |
| Объём системы охлаждения (л) | 65 |
| Объём топливного бака (л) | 956 |
| Топливный сепаратор | да |
| Расход топлива при 50% мощности л/ч | 43.1 |
| Расход топлива при 75% мощности л/ч | 64.8 |
| Расход топлива при 100% мощности л/ч | 86.2 |
| Автономная работа на 75% нагрузки без дозаправ (ч) | 14.8 |
| Степень автоматизации | 1 (ручной запуск) |
| Система аварийной остановки | да |
| Датчик уровня топлива | да |
| Установленный аккумулятор Ah/V | 2*120/12 |
| Исполнение | Открытое |
| Глушитель | промышленный |
| Габариты радиатора (раст. от пола, В, Ш, мм) | 400, 1100×1200 |
| Габаритные размеры (Д;Ш;В; мм) | 3160x1418x1890 |
| Производитель двигателя | TSS Diesel |
| Двигатель | TSS Diesel TDP 350 6LTE (Steyr Technology) |
| Мощность двигателя максимальная, кВт | 385 |
| Рабочий объём двигателя (л) | 12,6 |
| Емкость масляной системы (л) | 32 |
| Мощность генератора, кВт | 322 |
| КПД генератора, % | 93,7 |
| Точность регулировки напряжения (± %) | 1 |
| Масса, кг | 3025 |
| Комплектация | глушитель, топливный бак, АКБ, ЩУ с цифровой панелью, станция запр. маслом и ОЖ |
| Высота рамы (мм) | 400 |
| Гарантия, срок (мес) | 36 месяцев/2000 моточасов |
Двигатель TSS Diesel TDP 350 6LTE (Steyr Technology)
| Мощность номинальная, кВт | 350 |
| Мощность максимальная, кВт | 385 |
| Количество цилиндров | 6 |
| Расположение цилиндров | рядное |
| Тактность двигателя | 4 |
| Система охлаждения | жидкостная |
| Система впуска воздуха | с турбонаддувом и промежуточным охлаждением воздуха |
| Тип воздушного фильтра | фильтроэлемент |
| Частота вращения коленвала (об/мин) | 1500 |
| Диаметр цилиндра (мм) | 127 |
| Ход поршня (мм) | 165 |
| Степень сжатия в цилиндрах | 16,5:1 |
| Регулятор оборотов | электронный |
| Пусковое устройство (стартер) | 24/7.5 |
| Зарядный генератор (А) | 54 |
| Удельный расход топлива (г/кВт*ч) | 212 |
| Тип топливного фильтра | одноразовый фильтр |
| Рекомендуемый тип масла | SAE 15W40/10W40, API CH-4 |
| Тип масляного фильтра | одноразовый фильтр |
| Удельный расход масла (г/кВт*ч) | 0.9 |
| Ёмкость масляной системы (л) | 32 |
| Вид топлива | дизельное |
| Масса, кг | 1200 |
| Габаритные размеры (Д;Ш;В; мм) | 1813×953×1289 |
| Гарантия, срок (мес) | 36 месяцев/2000 моточасов |
| SAE (маховик / картер маховика) | 1/14 |
Генератор TSS-SA-320
| Постоянная мощность (кВт) | 322 |
| Тип генератора | бесщёточный, синхронный |
| Система возбуждения | SHUNT |
| Напряжение (В) | 400/230 |
| Номинальный ток (А) | 581 |
| Частота вращения, об/мин | 1500 |
| Частота, Гц | 50 |
| Количество фаз | 3 |
| Шаг обмотки | 2/3 |
| Количество опорных подшипников | 1 |
| Класс защиты обмотки | IP23 |
| Степень изоляции | H |
| Регулятор напряжения | SX440 |
| Масса, кг | 1068 |
| Гарантия, срок (мес) | 12 |
| Габаритные размеры (Д;Ш;В; мм) | 1147х598х853 |
Описание
Впечатляющие преимущества дизель генераторной установки 300 кВт TSS Prof полностью раскрываются при длительной эксплуатации в режиме основного источника электроснабжения, когда на первый план выходят показатели расхода топлива, надёжности, длительности сервисных интервалов, адаптивности к приёму нагрузки. ДГУ ТСС серии PROF спроектирована специалистами инжинирингового центра ГК ТСС с полным учётом потребностей отечественных заказчиков и условий эксплуатации. Серия TSS Prof — это реальная и доступная альтернатива европейским дизель-генераторам среднего, и высшего ценовых диапазонов, которая ни в чём не уступает оборудованию именитых марок, но имея при этом кратно меньшую стоимость.
Технологические возможности производственного комплекса ГК ТСС, позволяют серийно выпускать современные модели генераторных установок с качеством, соответствующим мировым отраслевым стандартам, что документально подтверждено сертификатами от таких передовых разработчиков как Moteurs Baudouin (Франция), Yuchai (Китай), Weichai (Китай), Sincro (Италия), Mecc Alte (Италия) и других.
Преимущества дизельгенератора 300 кВт с двигателем TSS Diesel
- Лучшее соотношение цена/качество среди ДГУ производства ГК ТСС.
- Возможность применения как в качестве основного, так и в качестве резервного источника электроснабжения.
- Высокая степень надежности работы и долговечность эксплуатации вследствие применения высококачественных и высокотехнологичных комплектующих и агрегатов.
- Проверенные временем модели дизельных двигателей.
- Высокая степень приемистости двигателей в части одномоментного приема нагрузки.
- Эффективный запуск в холодное время года.
- Низкий удельный расход топлива и моторного масла.
- Неприхотливость к качеству российского дизельного топлива.
- Низкий уровень шума и вибрации.
- Низкая стоимость расходных материалов.
- Наличие большой складской программы расходных материалов и запасных частей с минимальными сроками поставки на объект заказчика.
- Широкий выбор производителей генераторов переменного тока.
- Удобный и интуитивно понятный интерфейс управления работой ДГУ вследствие применения современных многофункциональных контроллеров управления ДГУ производства Lovato, SmartGen с многоязычным меню, включая меню на русском языке.
- Проведение тестирования каждой ДГУ под нагрузкой перед отправкой заказчику продолжительностью не менее двух часов.
- Соответствие современным требованиям в части содержания вредных веществ в отработавших газах.
- Соответствие российским стандартам.
- Увеличенная гарантия сроком до 3 лет.
Дизельный двигатель TSS DIESEL TDP 320 6LTE (STEYR TECHNOLOGY)
Двигатель спроектирован специально для генерации и оптимизирован для максимальной эффективности при эксплуатации на 1500 оборотов в минуту, необходимых для выработки переменного электрического тока с частотой 50 Гц, используемых во множестве стран мира, включая Россию, Беларусь, Казахстан, Кыргызстан и Армению. Двигатель имеет рядную конструкцию из 6 цилиндров и оборудован электронным регулятором оборотов, что допускает его эксплуатацию в параллели, в составе масштабируемого энергокомплекса.
- Двигатель изготовлен по технологии Steyr (Австрия)
- Отличное соотношение цена-качество
- Жидкостное охлаждение
- Прямой впрыск топлива
- Турбонаддув с промежуточным охлаждением воздуха
- Электронная регулировка скорости вращения +/- 1%
- Высокое качество по сравнению с другими китайскими поставщиками в линейке Проф
- Комплектующие двигателей выпускаются на ведущих мировых и китайских заводах FLEETGUARD , WEICHAI, LONGBERG, DELPHI, HOLSET, TYEN
- максимальная мощность 352 кВт;
- 6 цилиндров, рядное расположение цилиндров, 4-х тактный;
- система впуска воздуха с турбонаддувом и промежуточным охлаждением воздуха;
- 11,596 литра — рабочий объём двигателя;
Компоненты двигателя
Головка цилиндра производится компанией WEICHAI.
Коленчатый вал обладает высокой прочностью.
Гильзы цилиндров и поршни выпускаются на предприятии, поставляющем продукцию на оборонные предприятия. В двигателях мощность более 300 кВт используются поршни производства компании MAHLE (Германия).
Поршневые кольца производства ANQING PISTON RING (совместно японо-американо-китайское предприятие).
Топливный насос используется продукция компании WEICHAI производимая компанией LONGBERG.
Топливные трубки низкого давления производятся из нержавеющей стали, включая гибкие шланги, что позволяет работать двигателю в условиях высоких температур, в особенности для ДГУ в шумозащитных кожухах.
Распылитель форсунки используются расыпалители производства компании DELPHI. Комплектующие для производства форсунок производятся компанией DELPHI в Великобритании. Распылители DELPHI отличаюся высоким уровнем качества по сравнению с продукцией китайских производителей.
Стартер в двигателях применяются от компании WEICHAI, выпускаемые компанией WEICHAI HUNAN Totch Company по технологии компании Bosch и Miisubishi.
Зарядный генератор уменьшение весогабаритных характеристик применяемых зарядных генераторов позволили снизить показатели тепловыделения и потребления энергии на 15% по сравнению с аналогами. Используется продукция компании WEICHAI.
Турбокомпрессор (для двигателей мощностью до 300 кВт) производится компанией HUNAN TYEN MACHINERY CO LTD (военная промышленность). Продукция компании используется компаниями DONGFENG CUMMIS, WEICHAI POWER и GUANGXI YUCHAI.
Турбокомпрессор (для двигателей мощностью от 300 кВт)
производится компанией WUXI HOLSET (CUMMINS). Продукция компании используется компаниями DONGFENG CUMMIS, CHONGQING CUMMIS, WEICHAI POWER, GUANGXI YUCHAI.
Автоматический натяжитель ремня Увечивает срок службы на 20% по сравнению с другими производителями.
Система впуска воздуха Турбонагнетатель расположен в центре, а воздушный фильтра — сбоку, что позволило оптимизировать пространство для расположения трубопровода отвода отработавших газов.
Силиконовые патрубки применяются патрубки, которые обладают высокой прочностью и гибкостью, значительно продлевающие срок службы двигателя, а также отличаются простотой установки и демонтажа.
Силиконовые патрубки применяются патрубки, которые обладают высокой прочностью и гибкостью, значительно продлевающие срок службы двигателя, также простые при установке и монтаже.
Масляные фильтры применяется продукция компании FLEETGUARD, позволяющая увеличить интервалы замены фильтров до 1500 моточасов.
Топливные фильтры Применяется продукция продукция компании FLEETGUARD. Фильтры оснащаются функцией водоотделителя. Интервалы замены топливного фильтра могут достигать 1000 моточасов.
Воздушый фильтр В качестве воздушных фильтров применяется продукция компании WEICHAI, фильтр-элементы которых производятся полностью из импорных метериалов.
Испытательный стенд аналогичен испытательному стенду, используемому компанией WEICHAI.
Синхронный генератор 300 кВт TSS SA-300 электрический ток высокого качества
Синхронный трёхфазный бесщёточный генератор спроектирован для применения в дизельных и газопоршневых генераторных установках, ориентированных на электроснабжение самых ответственных объектов, чувствительных к характеристикам подаваемого тока. Применяемый в его конструкции авторегулятор напряжения (AVR) обеспечивает точность регулировки в 0,5%, корпус, а класс защиты обмоток соответствует IP 21. Это надёжный и неприхотливый одноопорный генератор, уже не первое десятилетие применяемый в составе дизельных генераторных установок марки ТСС.
Система управления ДЭС 300 кВт
Генератор дизельный 300 кВт данной серии штатно комплектуются контроллерами Lovato RGK-600 или Smartgen HGM-6120, что позволяет оптимально раскрыть потенциал дизельного двигателя и синхронного генератора. Оба контроллера позволяют контролировать множество параметров работы станции и настроены в заводских условиях для полной готовности к эксплуатации во всех паспортных режимах.
Smartgen HGM-6120 — надёжный и проверенный временем многофункциональный контроллер, имеющий русифицированный интерфейс и множество настроек параметров. Самый распространённый в России и хорошо знакомый операторам ДГУ.
Объекты для эксплуатации ДГУ 300 кВт TTSt 440TS PROF
ДЭС серии PROF — это готовое энергетическое решение для построения надёжных систем электроснабжения самых ответственных объектов, включая производства непрерывного цикла, учреждения здравоохранения и образования, предприятия различных отраслей промышленности, торговые и торгово-развлекательные центры, гостиничные комплексы. ДГУ TSS TTSt 440TS PROF выдает 400 кВА (300 кВт) основной мощности и 440 кВА (352 кВт) резервной мощности. Новые технологии, воплощённые в двигателе TSS Diesel Prof, позволяют данной модели работать с весьма экономичным расходом топлива во всех основных режимах:
- при нагрузке 100% — 86,2 л/ч;
- при нагрузке 75% — 64,8 л/ч;
- при нагрузке 50% — 43,1 л/ч.
