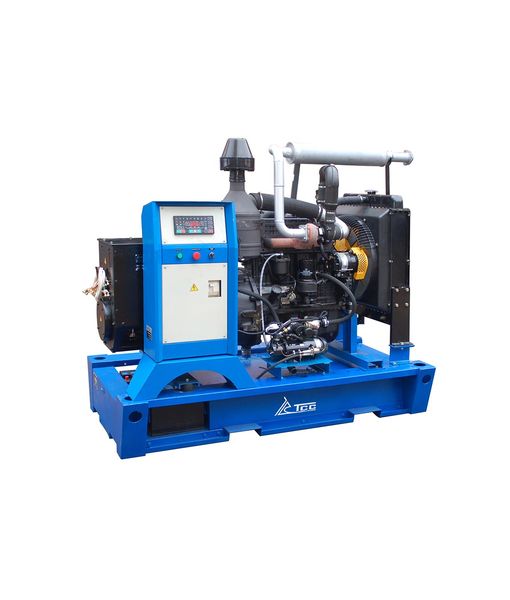

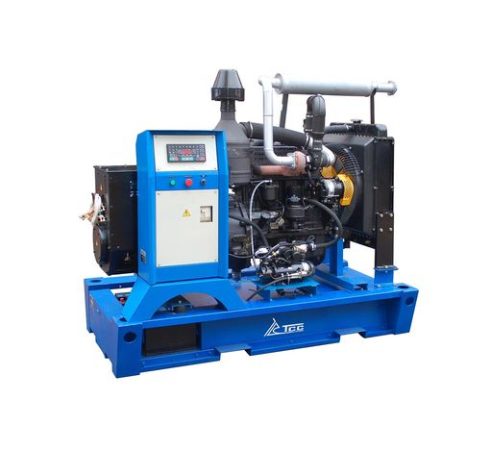

Дизельный генератор ТСС АД-60С-Т400-2РМ1

Характеристики

Серия	ТСС Славянка
Мощность номинальная, кВт	60
Мощность номинальная, кВА	75
Мощность максимальная, кВт	66
Мощность максимальная, кВА	83
Коэффициент мощности	0.8
Напряжение (В)	400/230
Количество фаз	3
Частота, Гц	50
Номинальный ток (А)	108
Объём системы охлаждения (л)	19
Объём топливного бака (л)	150
Расход топлива при 50% мощности л/ч	9.6
Расход топлива при 75% мощности л/ч	14.4
Расход топлива при 100% мощности л/ч	19.2
Автономная работа на 75% нагрузки без дозаправ (ч)	10.4
Степень автоматизации	2 (автозапуск)
Система аварийной остановки	да
Датчик уровня топлива	да
Установленный аккумулятор Ah/V	90/12
Исполнение	Открытое
Глушитель	промышленный
Габариты радиатора (раст. от пола, В, Ш, мм)	600х600
Габаритные размеры (Д;Ш;В; мм)	2050x1060x1715
Производитель двигателя	ММЗ
Двигатель	ММЗ Д-246.4-106М (Д)
Мощность двигателя максимальная, кВт	77
Рабочий объём двигателя (л)	4.75
Емкость масляной системы (л)	12
Мощность генератора, кВт	60
КПД генератора, %	89
Точность регулировки напряжения (± %)	0.5
Масса, кг	1324
Высота рамы (мм)	250
Гарантия, срок (мес)	24 месяца/1000 моточасов

Двигатель ММЗ Д-246.4-106М (Д)

Мощность номинальная, кВт	74
Мощность максимальная, кВт	77
Количество цилиндров	4
Расположение цилиндров	рядное
Тактность двигателя	4
Система охлаждения	жидкостная
Система впуска воздуха	с турбонаддувом
Частота вращения коленвала (об/мин)	1500
Диаметр цилиндра (мм)	110
Ход поршня (мм)	125
Степень сжатия в цилиндрах	17:1
Регулятор оборотов	механический
Удельный расход топлива (г/кВт*ч)	210
Тип топливного фильтра	одноразовый фильтр
Рекомендуемый тип масла	15W-40
Удельный расход масла (г/кВт*ч)	0.9
Ёмкость масляной системы (л)	12
Вентилятор, Ø (мм), тип	ременной
Масса, кг	460
Габаритные размеры (Д;Ш;В; мм)	965,5х676х968
Габаритные размеры упаковки (Д;Ш;В; мм)	1050х700х1200
Гарантия, срок (мес)	24 месяца/1000 моточасов

Генератор TSS-SA-60(E) SAE 3/11,5 (М1,2,6)

Постоянная мощность (кВт)	60
Тип генератора	бесщёточный, синхронный
Система возбуждения	SHUNT
Напряжение (В)	400/230
Частота вращения, об/мин	1500
Частота, Гц	50
Количество фаз	3
Шаг обмотки	2/3
Количество опорных подшипников	1
Класс защиты обмотки	IP23
Степень изоляции	H
Регулятор напряжения	ЕТС-1
Масса, кг	312
Габаритные размеры (Д;Ш;В; мм)	738х438х690

Контроллер Lovato RGK600

Язык интерфейса контроллера	русский
Выбор режима измерения	да
Класс защиты	IP54
Частота, Гц	50 / 60
Потребляемая мощность, Вт	1,1
Напряжение (В)	7 — 33
Функция задержки запуска	да
Диап. вх. напр. пер. тока для 3-фаз 4-провод (В)	100 — 480
Количество подключаемых датчиков	11
Сигнал тревоги — неудачный запуск ДГУ	да
Сигнал/останов ДГУ от датчика темп ОЖ	да
Сигнал/останов ДГУ от датчика давл масла	да
Сигнал/останов ДГУ от датчика оборотов двиг	да
Звуковой сигнал общей аварии	да
Сигнал тревоги — общее предупреждение	да
Сигнал тревоги — показатель низкого уровня топлива	да
Сигнал тревоги/останов ДГУ — Общая неисправность	да
Контроль напряжения АКБ	да
Индикация силы тока	да
Индикация числа оборотов двигателя	да
Частотомер	да
Счетчик часов наработки	да
Индикация давления масла	да
Индикация напряжения аккумулятора (В)	да
Индикация активной мощности по 3ф. (кВт)	да
Индикация мощности (кВт)	да
Индикация суммарной активной мощности (кВт)	да
Индикация суммарной реактивной мощности (кВАр)	да
Счётчик выработанной электроэнергии (кВт/ч)	да
Индикация уровня топлива в баке	да
Журнал событий	да
Останов по низкому напряжению	да
Комплектация	упаковка, крепёж, паспорт, контроллер
Габаритные размеры (Д;Ш;В; мм)	144 х 144 х 53.3
Гарантия, срок (мес)	12
Масса, кг	0.6

Описание

Дизельная электростанция 60 кВт ММЗ с АВР серии ТСС Славянка TMm спроектирована для производства трёхфазного электрического тока с частотой 50 Гц и напряжением 400 В. Эта модель производится серийно на заводе ГК ТСС в подмосковной Ивантеевке и сертифицирована для эксплуатации на территории России и стран Евразийского союза.

Электростанция дизельная 60 кВт ММЗ с автоматическим запуском линейки ТСС Славянка разработана для применения в качестве резервного или автономного источника электроснабжения объектов общего назначения, нуждающихся в сопоставимой электрической мощности. Постоянными заказчиками ДЭС на основе двигателей ММЗ являются такие структуры как МЧС, МВД, крупнейшие предприятия ТЭК, АПК и других отраслей.

Значимые преимущества ДГУ ТСС Славянка с ММЗ

ДГУ серии ТСС Славянка с двигателем ММЗ отличаются низкой стоимостью как самого оборудования, так и вырабатываемого электрического тока, что делает их конкурентами даже недорогим китайским станциям.

Высокая ремонтопригодность даже в полевых условиях

Повсеместная доступность расходников и запчастей

Двигатель изначально спроектирован для эксплуатации с отечественными стандартами ГСМ

Широкие возможности по дополнительному оснащению и автоматизации

Каждая станция ТСС Славянка тестируется в условиях завода с фиксацией результатов в документах

Дизельные генераторы с двигателем ММЗ, исторически, широко распространены в регионах России и обладают прекрасной ремонтопригодностью, в силу повсеместной доступности расходников, запчастей и механиков-дизелистов, хорошо знакомых с конструктивными особенностями этих изделий.

ГК ТСС – официальный и авторизованный производитель дизельных генераторов на базе двигателей ММЗ, что подтверждается соответствующим сертификатом. Высокий уровень надёжности подтверждён длительным сроком фирменной гарантии, который составляет 2 года или 1000 моточасов.

Учитывая взятый правительством РФ курс на импортозамещение, ДГУ с двигателями ММЗ в обозримом будущем способны значительно увеличить свою долю в сегменте промышленных электростанций резервного и основного электроснабжения.

Двигатель ММЗ Д-246.4-106М (Д) – белорусское качество и традиционная надёжность

Основу данной модели дизельного генератора составляет двигатель производства Минского моторного завода, спроектированный специально для генерации. Преимуществами данной модели двигателя являются не только широкая распространённость изделий ММЗ по странам СНГ и высокая степень унификации, но и доступное, даже в полевых условиях, сервисное обслуживание.

Созданный в 1963 году, завод успешно развивается как конкурентный разработчик и крупный производитель дизельных моторов для транспорта, сельхозтехники, спецтехники и генерации. ГК ТСС проектирует и серийно выпускает дизельные генераторы с двигателями ММЗ уже более 10 лет и не перестаёт совершенствовать конструкции, учитывая реальные потребности заказчиков в регионах России и странах Евразийского союза.

Данная модель двигателя имеет следующие ключевые особенности:

4 цилиндра в рядном расположении;
рабочий объём двигателя 4,75 л;
впуск воздуха с турбонаддувом;
тип моторного масла 15W-40;
регулятор оборотов — механический;

Синхронный генератор TSS-SA-60(E) SAE 3/11,5 (М1,2,6) – безотказный и надёжный

В состав данной дизельной электростанции включен синхронный генератор марки TSS SA, который производится на самых передовых электротехнических заводах Китая, по эксклюзивному заказу ГК ТСС (на условиях ODM-контракта).

К достоинствам этого синхронного генератора стоит отнести тот факт, что дизельные электростанции, укомплектованные этими альтернаторами, применяются на самых ответственных участках, таких как резервное электроснабжение госпиталей и многофункциональных медицинских центров, птицефабрики и производственные участки непрерывного цикла. Отработанная конструкция и проверенные технологии, реализованные в генераторах TSS SA, обеспечивают превосходные и стабильные характеристики вырабатываемого электрического тока.

Стандартными характеристиками моделей данной серии являются:

система возбуждения обмоток – SHUNT
класс защиты обмоток генератора – IP23
степень изоляции – H

Контроллер панели управления ТСС Славянка TMm

Стандартная комплектация данной дизельной электростанции ТСС Славянка TMm включает в себя контроллер Lovato RGK 600, который обеспечивает оптимальное раскрытие потенциала двигателя и генератора для выработки электроэнергии во всех режимах эксплуатации. Lovato Electric – итальянская компания, один из мировых лидеров в области разработки и производства систем управления промышленным электротехническим оборудованием.

ГК ТСС является авторизованным партнёром Lovato Electric и комплектует системами управления этой марки 90% выпускаемых дизельных электростанций. Базовый функционал контроллера Ловато позволяет осуществлять мониторинг основных показателей дизельной электростанции и управлять её функционалом на 100%.

Автоматизация ДЭС ТСС Славянка TMm по второй степени

Данная комплектация дизельной электростанции обладает расширенными возможностями по автономной эксплуатации, что важно для резервирования электроснабжения на удалённых объектах без постоянного участия оператора.

В дополнение к базовой модели (1-я степень автоматизации), данная генераторная установка оснащается:

блок АВР (аварийный ввод резерва или автозапуск) – обеспечивает запуск ДГУ и переключение нагрузки в случае возникновения перебоев в основной сети электроснабжения;
модуль электроподогрева блока двигателя обеспечивает быстрый старт по сигналу блока АВР;
модуль подзарядки АКБ – поддерживает заряд аккумуляторов на необходимом уровне;

Комплектность поставки ДГУ ТСС Славянка с двигателями ММЗ

Дизельные электростанции ТСС Славянка, независимо от варианта исполнения и степени автоматизации, отгружаются заказчикам полностью заправленными всеми техническими жидкостями. Абсолютно все дизельные генераторы с двигателями ММЗ, выпускаемые на предприятии ГК ТСС, проходят полный цикл заводских проверочных испытаний в течении не менее двух часов. Результаты испытаний фиксируются в соответствующем документе.
