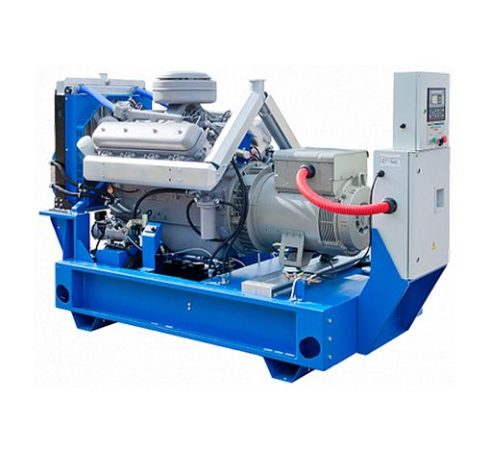

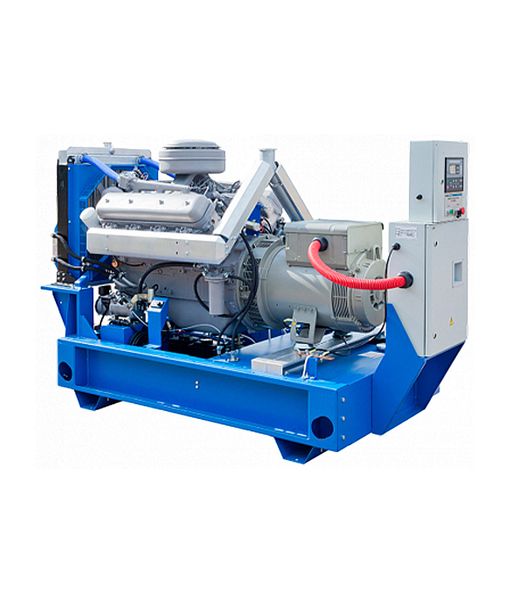

Дизельный генератор ТСС АД-60С-Т400-2РМ2 Linz
Бесплатно!
Характеристики
| Мощность номинальная, кВт | 60 |
| Мощность номинальная, кВА | 75 |
| Мощность максимальная, кВт | 66 |
| Мощность максимальная, кВА | 83 |
| Коэффициент мощности | 0.8 |
| Напряжение (В) | 400/230 |
| Количество фаз | 3 |
| Частота, Гц | 50 |
| Номинальный ток (А) | 108 |
| Объём системы охлаждения (л) | 48 |
| Объём топливного бака (л) | 200 |
| Расход топлива при 50% мощности л/ч | 9.8 |
| Расход топлива при 75% мощности л/ч | 14.7 |
| Расход топлива при 100% мощности л/ч | 19.6 |
| Автономная работа на 75% нагрузки без дозаправ (ч) | 13 |
| Степень автоматизации | 2 (автозапуск) |
| Система аварийной остановки | да |
| Установленный аккумулятор Ah/V | 90/120 |
| Исполнение | Открытое |
| Глушитель | промышленный |
| Габариты радиатора (раст. от пола, В, Ш, мм) | 580, 800х800 |
| Габаритные размеры (Д;Ш;В; мм) | 2630x1200x1630 |
| Производитель двигателя | ЯМЗ |
| Двигатель | ЯМЗ-236М2 |
| Мощность двигателя максимальная, кВт | 145 |
| Рабочий объём двигателя (л) | 11.15 |
| Емкость масляной системы (л) | 30 |
| Мощность генератора, кВт | 60 |
| КПД генератора, % | 90,2 |
| Точность регулировки напряжения (± %) | ± 1% |
| Масса, кг | 1800 |
| Высота рамы (мм) | 120 |
| Гарантия, срок (мес) | 24 месяца/1000 моточасов |
Контроллер Lovato RGK600
| Язык интерфейса контроллера | русский |
| Выбор режима измерения | да |
| Класс защиты | IP54 |
| Частота, Гц | 50 / 60 |
| Потребляемая мощность, Вт | 1,1 |
| Напряжение (В) | 7 — 33 |
| Функция задержки запуска | да |
| Диап. вх. напр. пер. тока для 3-фаз 4-провод (В) | 100 — 480 |
| Количество подключаемых датчиков | 11 |
| Сигнал тревоги — неудачный запуск ДГУ | да |
| Сигнал/останов ДГУ от датчика темп ОЖ | да |
| Сигнал/останов ДГУ от датчика давл масла | да |
| Сигнал/останов ДГУ от датчика оборотов двиг | да |
| Звуковой сигнал общей аварии | да |
| Сигнал тревоги — общее предупреждение | да |
| Сигнал тревоги — показатель низкого уровня топлива | да |
| Сигнал тревоги/останов ДГУ — Общая неисправность | да |
| Контроль напряжения АКБ | да |
| Индикация силы тока | да |
| Индикация числа оборотов двигателя | да |
| Частотомер | да |
| Счетчик часов наработки | да |
| Индикация давления масла | да |
| Индикация напряжения аккумулятора (В) | да |
| Индикация активной мощности по 3ф. (кВт) | да |
| Индикация мощности (кВт) | да |
| Индикация суммарной активной мощности (кВт) | да |
| Индикация суммарной реактивной мощности (кВАр) | да |
| Счётчик выработанной электроэнергии (кВт/ч) | да |
| Индикация уровня топлива в баке | да |
| Журнал событий | да |
| Останов по низкому напряжению | да |
| Комплектация | упаковка, крепёж, паспорт, контроллер |
| Габаритные размеры (Д;Ш;В; мм) | 144 х 144 х 53.3 |
| Гарантия, срок (мес) | 12 |
| Масса, кг | 0.6 |
Описание
Дизель генератор 60 кВт с АВР на двигателе ЯМЗ ТСС Славянка TYz 83LZ CG A спроектирован для производства трёхфазного электрического тока с частотой 50 Гц и напряжением 400 В. Эта модель производится серийно на заводе ГК ТСС в подмосковной Ивантеевке и сертифицирована для эксплуатации на территории России и стран Евразийского союза.
Дизельная электростанция линейки ТСС Славянка разработана для применения в качестве резервного или автономного источника электроснабжения объектов общего назначения, нуждающихся в сопоставимой электрической мощности. Постоянными заказчиками ДЭС на основе двигателей ЯМЗ являются такие структуры как МЧС, МВД, крупнейшие предприятия ТЭК, АПК и других отраслей.
Значимые преимущества ДГУ ТСС Славянка с ЯМЗ
ДГУ серии ТСС Славянка с двигателем ЯМЗ отличаются низкой стоимостью как самого оборудования, так и вырабатываемого электрического тока, что делает их конкурентами даже недорогим китайским станциям.
Высокая ремонтопригодность даже в полевых условиях
Повсеместная доступность расходников и запчастей
Двигатель изначально спроектирован для эксплуатации с отечественными стандартами ГСМ
Широкие возможности по дополнительному оснащению и автоматизации
Каждая станция ТСС Славянка тестируется в условиях завода с фиксацией результатов в документах
Дизельные генераторы с двигателем ЯМЗ, исторически, широко распространены в регионах России и обладают прекрасной ремонтопригодностью, в силу повсеместной доступности расходников, запчастей и механиков-дизелистов, хорошо знакомых с конструктивными особенностями этих изделий.
ГК ТСС – официальный и авторизованный производитель дизельных генераторов на базе двигателей «ПИК «ЯрДизель» , что подтверждается соответствующим сертификатом. Высокий уровень надёжности подтверждён длительным сроком фирменной гарантии, который составляет 2 года или 1000 моточасов.
Учитывая взятый правительством РФ курс на импортозамещение, ДГУ с двигателями ЯМЗ в обозримом будущем способны значительно увеличить свою долю в сегменте промышленных электростанций резервного и основного электроснабжения.
Двигатель ЯМЗ-236М2 – родом из Ярославля
Двигатели ЯМЗ разрабатываются и производятся на мощностях крупнейшего отечественного предприятия – Ярославского моторного завода (ЯМЗ), имеющего в своём активе уже более сотни лет истории. Предприятие обладает не только собственной школой проектирования и серийного производства современных дизельных двигателей, но и четырьмя производственными площадками, оборудованными в соответствии с технологиями 21 века.
Двигатели, применяемые в ДЭС, разработаны специалистами ЯМЗ с учётом особенностей эксплуатации и режимов, присущих эксплуатации генераторных установок при всём диапазоне нагрузок, а также, с учётом типовых вариантов применения (резервный/автономный/смешанный). Высокая степень унификации с двигателями, применяемыми в другом оборудовании (транспорт, аграрная техника и др.) способствует широкой географической доступности сервисного обслуживания, запасных частей и расходных материалов.
Синхронный генератор Linz
Данная дизель-генераторная установка ТСС Славянка оснащена надёжным синхронным генератором Linz Pro22S B/4, который непосредственно отвечает за выработку трёхфазного переменного электрического тока с напряжением 400 В и частотой 50 Гц. Молодая итальянская компания LinzElectric основана в 2002 году, в качестве части крупного европейского производителя электрооборудования, компании PedrolloS.p.a.
Собственные технологические ресурсы и возможности позволяют компании осуществлять производство полного цикла, от корпусов и намотки обмоток до сборки и тестирования конечной продукции. Фундаментом быстрого роста и высокого качества синхронных генераторов Linz послужило то, что основной продукцией PedrolloS.p.a являются электронасосы, имеющие ряд схожих деталей с генераторами.
Данный синхронный генератор Linz имеет следующие важные характеристики:
- система возбуждения обмоток – SHUNT
- класс защиты обмоток генератора – IP23
- степень изоляции – H
Контроллер панели управления ТСС Славянка TYz
Стандартная комплектация данной дизельной электростанции ТСС Славянка TYz включает в себя контроллер Lovato RGK 600, который обеспечивает оптимальное раскрытие потенциала двигателя и генератора для выработки электроэнергии во всех режимах эксплуатации. Lovato Electric – итальянская компания, один из мировых лидеров в области разработки и производства систем управления промышленным электротехническим оборудованием.
ГК ТСС является авторизованным партнёром Lovato Electric и комплектует системами управления этой марки 90% выпускаемых дизельных электростанций. Базовый функционал контроллера Ловато позволяет осуществлять мониторинг основных показателей дизельной электростанции и управлять её функционалом на 100%.
Комплектность поставки ДГУ ТСС Славянка с двигателями ЯМЗ
Дизельные электростанции ТСС Славянка, независимо от варианта исполнения и степени автоматизации, отгружаются заказчикам полностью заправленными всеми техническими жидкостями. Абсолютно все дизельные генераторы с двигателями ЯМЗ, выпускаемые на предприятии ГК ТСС, проходят полный цикл заводских проверочных испытаний в течении не менее двух часов. Результаты испытаний фиксируются в соответствующем документе.
Автоматизация ДЭС ТСС Славянка TYz по второй степени
Данная комплектация дизельной электростанции обладает расширенными возможностями по автономной эксплуатации, что важно для резервирования электроснабжения на удалённых объектах без постоянного участия оператора.
В дополнение к базовой модели (1-я степень автоматизации), данная генераторная установка оснащается:
- блок АВР (аварийный ввод резерва или автозапуск) – обеспечивает запуск ДГУ и переключение нагрузки в случае возникновения перебоев в основной сети электроснабжения;
- модуль электроподогрева блока двигателя обеспечивает быстрый старт по сигналу блока АВР;
- модуль подзарядки АКБ – поддерживает заряд аккумуляторов на необходимом уровне;
