Высоковольтный дизельный генератор 700 кВт TBd 970TS-10500 (АД-700С-Т10500) это новая серия высоковольтных дизельных генераторных установок Premium на базе современных высокотехнологичных двигателей «Moteurs Baudouin» (Франция), была разработана инженерами «ГК ТСС» в 2016 году, как расширение линейки высококачественных и, вместе с тем, недорогих электростанций, рассчитанных на самую широкую сферу применения. По своим технико-экономическим и эксплуатационным характеристикам сравнимы с дизельными электростанциями самых известных производителей.

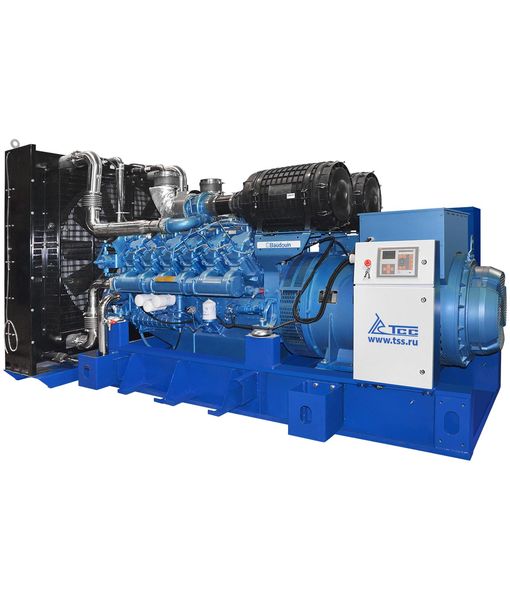

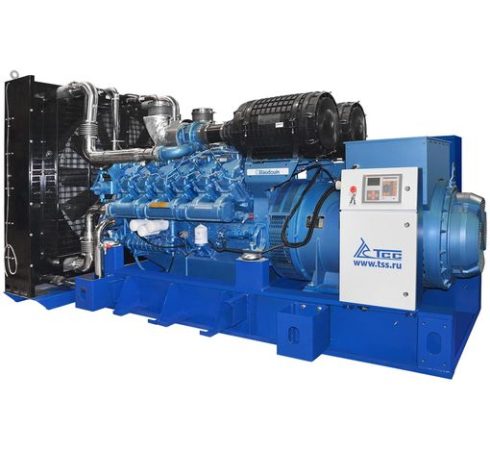

Высоковольтный дизельный генератор ТСС АД-700С-Т10500-1РМ9
19 108 865.00 ₽
Артикул: 022283
Категория: Электрогенераторы
Характеристики
| Серия | TSS Premium |
| Мощность номинальная, кВт | 700 |
| Мощность номинальная, кВА | 875 |
| Коэффициент мощности | 0.8 |
| Напряжение (В) | 10500 |
| Количество фаз | 3 |
| Частота, Гц | 50 |
| Объём системы охлаждения (л) | 221 |
| Объём топливного бака (л) | 1100 |
| Топливный сепаратор | да |
| Расход топлива при 50% мощности л/ч | 101.8 |
| Расход топлива при 75% мощности л/ч | 147.2 |
| Расход топлива при 100% мощности л/ч | 196.8 |
| Автономная работа на 75% нагрузки без дозаправ (ч) | 7.4 |
| Степень автоматизации | 1 (ручной запуск) |
| Система аварийной остановки | да |
| Датчик уровня топлива | да |
| Исполнение | Открытое |
| Уровень шума (dB/7м) | 102 |
| Глушитель | промышленный |
| Габариты радиатора (раст. от пола, В, Ш, мм) | 238, 2245х2194 |
| Габаритные размеры (Д;Ш;В; мм) | 5450x2200x2483 |
| Ресурс работы до кап. ремонта (ч) | 32000 |
| Экологический класс | Stage II |
| Производитель двигателя | Baudouin |
| Двигатель | Baudouin 12M26G1000/5 |
| Мощность двигателя максимальная, кВт | 902 |
| Количество цилиндров | 12 |
| Расположение цилиндров | V-образное |
| Рабочий объём двигателя (л) | 31.8 |
| Система впуска воздуха | с турбонаддувом |
| Регулятор оборотов | электронный |
| Рекомендуемый тип масла | SAE 15W40/10W30 |
| Емкость масляной системы (л) | 113 |
| Мощность генератора, кВт | 700 |
| Система возбуждения | PMG |
| Шаг обмотки | 2/3 |
| Количество опорных подшипников | 1 |
| Класс защиты обмотки | H |
| Степень изоляции | IP 23 |
| Язык интерфейса контроллера | русский |
| Масса, кг | 5744 |
| Комплектация | глушитель, топливный бак, АКБ, ЩУ с цифровой панелью, станция запр. маслом и ОЖ |
| Высота рамы (мм) | 400 |
Двигатель Baudouin 12M26G1000/5
| Мощность номинальная, кВт | 820 |
| Мощность максимальная, кВт | 902 |
| Количество цилиндров | 12 |
| Расположение цилиндров | V-образное |
| Тактность двигателя | 4 |
| Система охлаждения | жидкостная |
| Система впуска воздуха | с турбонаддувом |
| Тип воздушного фильтра | фильтроэлемент |
| Частота вращения коленвала (об/мин) | 1500 |
| Диаметр цилиндра (мм) | 150 |
| Ход поршня (мм) | 150 |
| Степень сжатия в цилиндрах | 15.7:1 |
| Регулятор оборотов | электронный |
| Пусковое устройство (стартер) | электростартер 24В |
| Зарядный генератор (А) | 55 |
| Удельный расход топлива (г/кВт*ч) | 196 |
| Тип топливного фильтра | одноразовый фильтр |
| Рекомендуемый тип масла | SAE 15W40/10W30 |
| Тип масляного фильтра | одноразовый фильтр |
| Ёмкость масляной системы (л) | 113 |
| Вентилятор, Ø (мм), тип | осевой |
| Уровень шума (dB/7м) | 120 |
| Вид топлива | дизельное |
| Масса, кг | 2910 |
| Габаритные размеры (Д;Ш;В; мм) | 2615×1525×1760 |
| SAE (маховик / картер маховика) | SAE0#/18# |
Генератор TSS-SA-700(E) SAE 0/18 (10,5 kV)
| Постоянная мощность (кВт) | 700 |
| Система возбуждения | PMG |
| Напряжение (В) | 10500 |
| Номинальный ток (А) | 48.2 |
| Частота вращения, об/мин | 1500 |
| Частота, Гц | 50 |
| Количество фаз | 3 |
| Шаг обмотки | 2/3 |
| Количество опорных подшипников | 1 |
| Класс защиты обмотки | H |
| Степень изоляции | IP 23 |
| Масса, кг | 4385 |
| Гарантия, срок (мес) | 12 |
| Габаритные размеры (Д;Ш;В; мм) | 2200х1280х1700 |
Контроллер Lovato RGK800
| Язык интерфейса контроллера | русский |
| Интерфейс RS-232 | опция |
| Интерфейс RS-485 (ModBUS RTU) | да |
| Интерфейс USB | опция |
| Интерфейс Ethernet | опция |
| Интерфейс CAN (J.1939) | да |
| Выбор режима измерения | да |
| Класс защиты | IP65 |
| Частота, Гц | 50 / 60 / 400 |
| Потребляемая мощность, Вт | 4,8 |
| Напряжение (В) | 7 — 33 |
| Функция задержки запуска | да |
| Диап. вх. напр. пер. тока для 3-фаз 4-провод (В) | 30 — 600 |
| Сигнал тревоги — неудачный запуск ДГУ | да |
| Сигнал/останов ДГУ от датчика темп ОЖ | да |
| Сигнал/останов ДГУ от датчика давл масла | да |
| Сигнал/останов ДГУ от датчика оборотов двиг | да |
| Звуковой сигнал общей аварии | да |
| Сигнал тревоги — общее предупреждение | да |
| Сигнал тревоги — показатель низкого уровня топлива | да |
| Сигнал тревоги/останов ДГУ — Общая неисправность | да |
| Контроль напряжения АКБ | да |
| Контроль напряжения зарядного генератора | да |
| Индикация силы тока | да |
| Индикация числа оборотов двигателя | да |
| Частотомер | да |
| Счетчик часов наработки | да |
| Индикация давления масла | да |
| Индикация напряжения аккумулятора (В) | да |
| Индикация активной мощности по 3ф. (кВт) | да |
| Индикация мощности (кВт) | да |
| Индикация суммарной активной мощности (кВт) | да |
| Индикация суммарной реактивной мощности (кВАр) | да |
| Счётчик выработанной электроэнергии (кВт/ч) | да |
| Индикация последовательности чередования фаз | да |
| Индикация уровня топлива в баке | да |
| Журнал событий | да |
| Останов по низкому напряжению | да |
| Комплектация | упаковка, крепёж, паспорт, контроллер |
| Гарантия, срок (мес) | 12 |
| Масса, кг | 1 |
Описание
Высоковольтная дизельная электростанция 700 кВт TBd 970TS-10500 (АД-700С-Т10500-1РМ9 – пример технического названия) — новая серия высоковольтных дизельных генераторных установок «Premium» на базе современных высокотехнологичных двигателей «Moteurs Baudouin» (Франция) была разработана инженерами Производственного комплекса Группы компаний ТСС в 2016 году, как расширение линейки высококачественных и, вместе с тем, недорогих электростанций, рассчитанных на самую широкую сферу применения.
Высоковольтный дизельный генератор рекомендуется для автономного энергоснабжения промышленных объектов, когда требуются мощные источники питания с напряжением 10,5 кВ (10500В)
По своим технико-экономическим и эксплуатационным характеристикам высоковольтные ДГУ 700 кВт 10500В серии «Premium» сравнимы с дизельными электростанциями самых известных производителей.
БЕСКОМПРОМИССНОЕ РЕШЕНИЕ ДЛЯ ТРЕБОВАТЕЛЬНЫХ ЗАКАЗЧИКОВ — 3 ГОДА ГАРАНТИИ: 36 МЕСЯЦЕВ ИЛИ 2000 МОТОЧАСОВ (В ЗАВИСИМОСТИ ОТ ТОГО, ЧТО РАНЬШЕ НАСТУПИТ) – ЛУЧШЕ ВСЕГО ГОВОРИТ О КАЧЕСТВЕ И НАДЁЖНОСТИ
Двигатель Baudouin 12M26G1000/5e2
- Надёжность и высокоресурсность двигателя;
- Компактный размер, низкий вес;
- Удобен в обслуживании;
- Низкий расход топлива.
Генератор TSS-SA-700(E) SAE 0/18 (10,5 kV)
- Бесщёточный синхронный генератор 10,5 кВ (10500 В);
- Точность регулировки напряжения +/-0,5% во всём диапазоне нагрузок.
Панель управления
- Интеллектуальная панель управления с контролем сетевых параметров и автозапуском.
- Простой и удобный интерфейс оператора.
- Большой брызгозащитный, стойкий к царапинам, ЖК дисплей
- Учёт генерируемой электроэнергии и др. параметров, журнал событий.
- Интерфейсы RS-485 для проводного удалённого мониторинга, WiFi для беспроводного мониторинга.
- Безотказная работа при низких температурах -30С
КОМПЛЕКСНЫЙ ПОДХОД
- Проводим проектные обследования объектов, с определением мест подключения высоковольтных ДЭС, согласованием места ее установки, определением планов прокладки кабельных линий;
- Проектируем высоковольтные электростанции и энергокомплексы, в том числе по требованиям Постановления Правительства №87;
- Выполняем согласование и защиту проекта в экспертизе и других контролирующих организациях;
- Монтажные или шеф-монтажные работы, пусконаладочные работы с комплексными испытаниями, наладкой РЗиА и логики работы комплекса;
- Проводим обучение обслуживающего персонала заказчика;
- Предлагаем заказчикам подписание долгосрочных сервисных контрактов для поддержания бесперебойной работы введенных в эксплуатацию высоковольтных энергокомплексов.
