Оснастка для снятия фаски с труб диаметром от 350мм, для направляющей ленты

При снятии фаски с труб использование обычного роликового приспособления не эффективно. Если труба расположена вертикально, то обработка еще возможна, а если горизонтально? А ведь так располагаются почти все трубы.

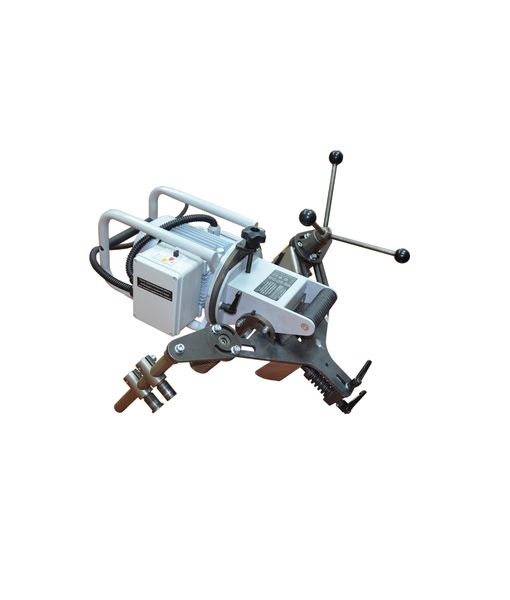

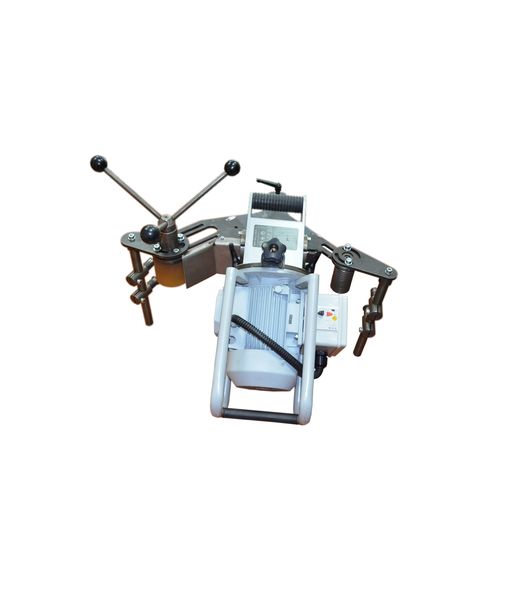

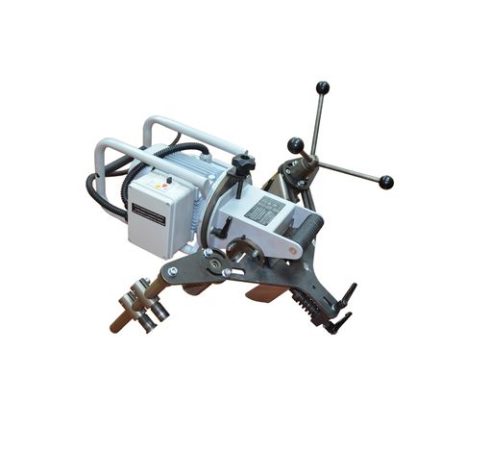

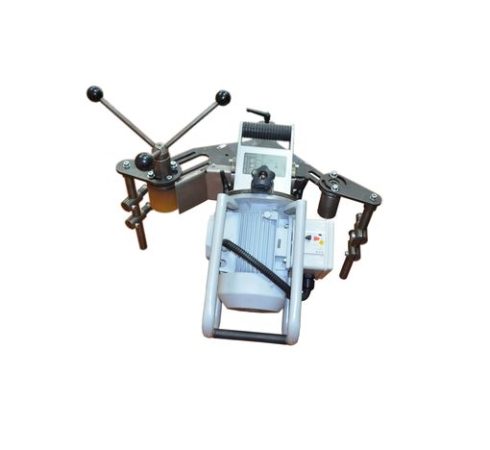

Для облегчения работы с фаскоснимателем ФС-22М мы разработали специальное приспособление для обработки кромок труб. Кроме оснастки ФСТ, которая обеспечивает крепление фаскоснимателя на трубу  или даже плоский лист, также предлагается дополнительное устройство для позиционирования на трубе безотносительно ее края. Если раньше, прижим к кромке осуществлялся за счет спиральной насечки на обкатных роликах, то теперь расстояние выдерживается направляющей полосой, которая должна соответствовать диаметру обрабатываемой трубы.

Применение полосы дает более качественную плоскость сопряжения для будущей приварки. Комбинированная конструкция ФСТ + комплект модернизации для направляющих лент на трубы позволяет использовать различные бандажи для орбитальных газорезательных машин иностранного или отечественного производства. Вопросы совместимости существующих у заказчика направляющих бандажей и нашего приспособления лучше всего задать специалисту в Отделе продаж.

Дополнительные возможности, которые дает наша оснастка — это позиционирование фаскоснимателя на плоский лист при помощи направляющей шины. В качестве шины можно использовать катаный профиль или трубу прямоугольного сечения. От степени прямолинейности направляющей будет зависеть и точность торцовки или фаски.



*Фаскосниматель и направляющая полоса в комплект не входят

** Данный комплект состоит из двух компонентов: Оснастка ФСТ для снятия фаски с листа и труб диаметром от 350 мм арт. FST0220000V1 SB и Комплект модернизации ФСТ для направляющих лент на трубы арт. FST22M
