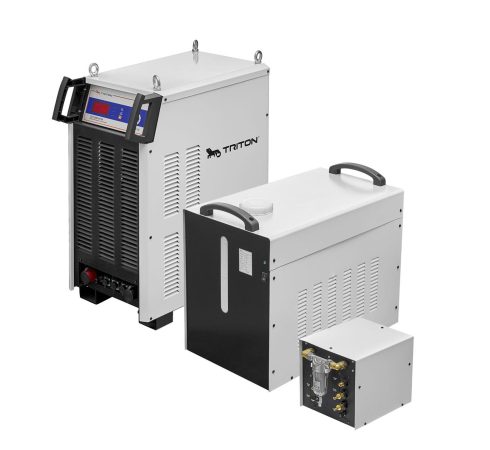

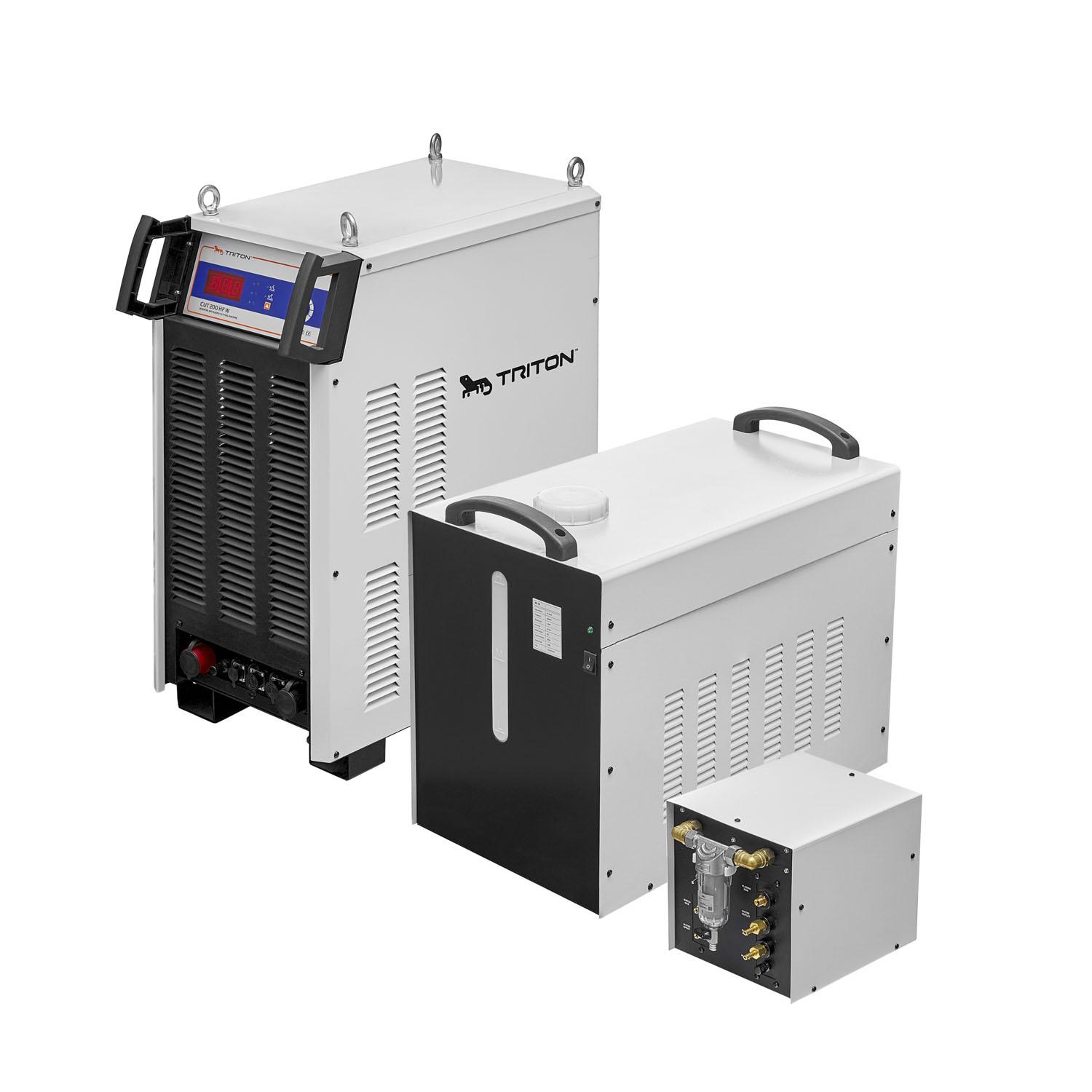

Аппарат воздушно-плазменной резки TRITON CUT 200 HF W
Аппарат воздушно-плазменной резки TRITON CUT 200 HF W (TR300) с водяным охлаждением и блоком поджига для воздушно-плазменной резки – флагманская модель в линейке знаменитого бренда. Высокие технические параметры, максимальный ток раскроя 200 Ампер, режим 2Т/4Т, технология «Soft Switch», возможность работать в станках ЧПУ, функция Pilot ARC и отличная мобильность обеспечивают отличную производительность и безупречное качество реза даже в особо сложных производственных условиях. Профессиональный аппарат с высокими показателями ПВ и КПД, надежной защитой от перегрева и поражения током оснащен информативной панелью управления.
Мощный аппарат TRITON CUT 200 HF W (TR300Pro) с водяным охлаждением, выносной газовой консолью для воздушно-плазменной резки – флагманская модель в линейке знаменитого бренда. Высокие технические параметры, максимальный ток раскроя 200 Ампер, технология «Soft Switch», возможность работать в станках ЧПУ, сигналы напряжения и наличия (ARC OK) дуги обеспечивают отличную производительность, легкую коммуникацию практически с любым ЧПУ станком и безупречное качество реза даже в особо сложных производственных условиях. Благодаря ПВ 100% аппарат позволяет достичь максимальную производительность ЧПУ станка.
Особенности
- Опциональная комплектация газовой консолью и блоком подачи воды в зону резки
- Водяное охлаждение — безопасная эксплуатация на максимальном токе
- Выход на делитель напряжения и ARC OK упрощает сопряжение аппарата и ЧПУ станка. Необходимые сигналы с источника получить максимально легко
- Выносной блок поджига минимизирует помехи на блок управления ЧПУ
- Толщина реза на пробой до 30 мм
- Гарантия 5 лет
|
КОМПЛЕКТАЦИЯ |
TRITON CUT 200 HF W |
TRITON CUT 200 HF W (TR300Pro) |
|
Инверторный аппарат воздушно-плазменной резки |
+ |
+ |
|
Плазменный резак 1,5 м. TR300 |
+ |
+ |
|
Блок водяного охлаждения |
+ |
+ |
|
Блок поджига |
+ |
+ |
|
Резка в водяном тумане |
+ |
+ |
|
Газовая консоль |
— |
+ |
|
Соединительные шланги 15м |
+ |
+ |
|
Клемма заземления в сборе |
+ |
+ |
|
Комплект ЗИП |
+ |
+ |
|
Руководство по эксплуатации |
+ |
+ |
|
Гарантийный талон |
Гарантия 5 лет |
Гарантия 5 лет |
|
TЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
||
|
Входное напряжение |
380 В |
|
|
Продолжительность включения на максимальном токе |
100% |
|
|
Ток резки |
20 — 200 А |
|
|
Сила тока при ПВ 100% |
200 А |
|
|
Максимальная толщина реза с краю |
60 мм |
|
|
Качественный рез при скорости 1000 мм/мин |
25 мм |
|
|
Толщина реза на пробой (углеродистая сталь) |
30 мм |
|
|
Габаритные размеры источника |
720х380х850 мм |
|
|
Габаритные размеры кулера |
725х430х600 мм |
|
|
Габаритные размеры блока поджига |
320х260х300 мм |
|
|
Вес источника |
95 кг |
|
|
Вес кулера |
30 кг |
|
|
Вес блока поджига |
12 кг |
|
Требования к качеству и давлению газа
|
Тип газа |
Качество |
Давление (+-10%) |
Расход газа |
|
O2 Кислород |
99.5% чистоты, очищенный от масла |
793 КПа / 8 бар / 115 psi |
4250 л/ч |
|
N2 Азот |
99.99% чистоты, очищенный от масла |
793 КПа / 8 бар / 115 psi |
11610 л/ч |
|
Воздух |
очищенный от масла |
793 КПа / 8 бар / 115 psi |
11330 л/ч |
|
Смесь H35 |
99.995% чистоты, H35 = 65% Аргон, 35% Водород |
793 КПа / 8 бар / 115 psi |
4250 л/ч |
|
Смесь F5 |
99.98% чистоты F5 = 95% Азот, 5% Водород |
793 КПа / 8 бар / 115 psi |
4250 л/ч |
|
Ar Аргон |
99.99%, очищенный от масла |
793 КПа / 8 бар / 115 psi |
4250 л/ч |
ФУНКЦИИ
Выносной блок поджига
Все аппараты TRITON CUT 200 HF W идут в комплекте с блоком поджига (Arc Ignition Box), который устанавливается на передвижную консоль стола. Благодаря этому высокочастотный источник располагается на большом (до 18 метров) расстоянии от блока управления ЧПУ, что минимизирует возможные помехи на электронику. Кроме того, выносной блок поджига гарантирует быстрое и стабильное возбуждение дуги.
Подача воды в зону резки
Оборудование оснащено специальным насосом, расположенным в блоке поджига. Резка в водяном тумане повышает качество резки нержавеющей стали, алюминия и цветных металлов. Вода, используемая в качестве защитной среды, подается в голову резака в процессе резки и образует «водяной туман», при этом происходит её диссоциация. Образующийся водород создает восстанавливающую среду в зоне резки, что позволяет достигать чистого реза, без окалины и окислов, и обеспечивает высокую скорость процесса.
Основная часть используемой воды испаряется в процессе резки, поэтому не требуется применение специальных устройств очистки или удаления воды.
Работа с газовой консолью
Источник поддерживает работу с несколькими видами режущих газов (кислород, азот, аргоноводородная смесь, воздух), что значительно расширяет сферу его использования. Наличие отдельной газовой консоли позволяет максимально упростить работу оператора, повысить качество раскроя и производительность резки, добиться оптимальных результатов на заготовках любой толщины. Газовая консоль может в автоматическом режиме выполнять переключение режущего газа и выставлять нужное давление без вмешательства оператора.
Особенности работы с газовой консолью
- высокое качество раскроя – благодаря цифровому управлению достигается высокая планка качества раскроя (даже без вмешательства оператора);
- эксплуатационная надежность;
- газовая консоль позволяет увеличить срок службы расходников за счет тонкой настройки выходных параметров;
- высокая скорость раскроя.
Таблица скорости реза TRITON CUT 200 HF W без газовой консоли
|
Толщина металла |
Ток резки (А) |
Скорость резки (мм/мин) |
|
12 |
200 |
2500 |
|
16 |
200 |
1800 |
|
20 |
200 |
1200 |
|
25 |
200 |
960 |
|
30 |
200 |
680 |
|
35 |
— |
— |
|
40 |
— |
— |
Таблица скорости реза TRITON CUT 200 HF W с использованием газовой консоли
|
Толщина металла |
Ток резки (А) |
Скорость резки (мм/мин) |
|
10 |
200 |
3500 |
|
16 |
200 |
2600 |
|
20 |
200 |
1700 |
|
25 |
200 |
1400 |
|
30 |
200 |
1000 |
|
40 |
— |
— |
|
50 |
— |
— |
