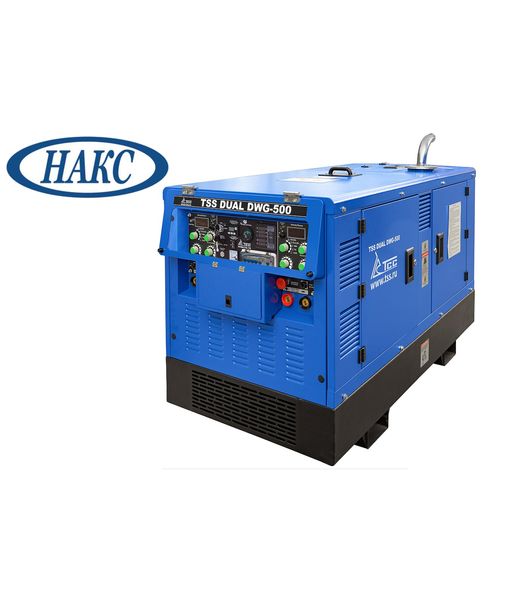

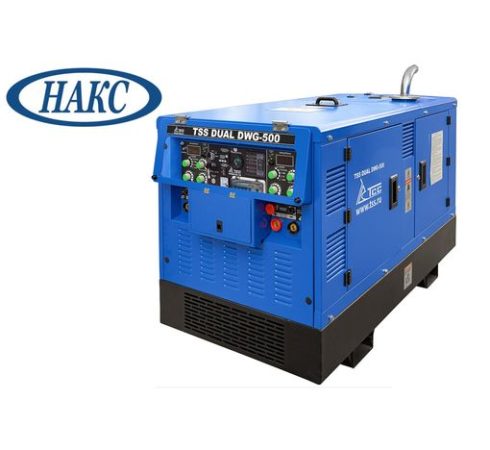

Двухпостовой дизельный сварочный генератор TSS DUAL DWG-500

Двухпостовой сварочный генератор предназначен для организации сварочных работ в полевых условиях, на стройплощадках и в цехах, где нет возможности применить сварочные аппараты, питающиеся от сети переменного тока. Суммарный сварочный ток 500А. Агрегат может использоваться как источник электроэнергии 400В/230В Номинальная выходная мощность генератора 22 кВт.

Характеристики

Двигатель Weichai WP2.3D33E200

Описание



• Одновременное питание электропотребителей и сварочный процесс Одновременное использование двух постов на разных сварочных токах и режимах. 500А суммарный ток сварки
• 22 кВт – номинальная мощность 25 кВт максимальная выходная мощность для питания электропотребителей
• Объем бака 85 л, расход 7 л/ чаc 12 часов автономной работы на одном баке, при максимальной мощности

• Сварочные функции на оба поста: MMA, CELLULOSE, Lift TIG DC, FCAW, CAG-A
• Сварка электродами с различным металлургическим типом покрытия Сварки во всех пространственных положениях в т.ч. вертикальным швом на спуск
• Все приборы для контроля сварочных процессов и работы двигателя на одной панели управления Выбор типов внешних характеристик осуществляется переключателем, расположенным на лицевой панели управления

Сварочный агрегат представляет собой прочную рамную конструкцию, на которой смонтирован дизельный двигатель водяного охлаждения, генератор, сварочный модуль, панель управления и шумозащитный кожух. В раму встроен топливный бак увеличенного размера. Стальной кожух надежно защищает двигатель, генератор, панель управления а также другие детали конструкции от воздействия погодных условий окружающей среды и возможных механических повреждений.

ПАНЕЛЬ УПРАВЛЕНИЯ:

• 1. Дисплей тока/напряжения

  2. Выключатель VRD

  3. Индикатор VRD

  4. Ключ запуска 5. Контроллер подогревателя жидкости

  6. Питание подогревателя жидкости

  7. Указатель уровня топлива

  8. Многофункциональный дисплей:

     — обороты двигателя

     — давление масла

     — температура охлаждающей жидкости

     — заряд аккумулятора

     — счетчик моточасов

  9. Индикатор VRD

  10. Выключатель VRD

  11. Дисплей тока/напряжения

  12. Аварийный индикатор

  13. Переключатель режимов сварки

  14. Регулятор сварочного тока/напряжения

  15. Регулятор Горячего старта

  16. Регулятор Форсажа дуги

  17. Разъём для подключения пульта ДУ ММА

• 18. Клемма «-» поста В

  19. Кнопка аварийной остановки

  20. Клемма «+» поста В

  21. Главный автомат защиты

  22. 1-фазная розетка (АС 230В)

  23. Силовая 1-фазная розетка (АС 230В)

  24. Вольтметр

  25. 3-фазная розетка (АС 400В)

  26. Подогрев масла

  27. Клемма «+» поста А

  28. Контакт заземления

  29. Переключатель Холостого хода/Нагрузки

  30. Клемма «-» поста А

  31. Разъём для подключения пульта ДУ ММА

  32. Регулятор Горячего старта

  33. Регулятор Форсажа дуги

  34. Переключатель режимов сварки

  35. Регулятор сварочного тока/напряжения

  36. Аварийный индикатор

ПРЕИМУЩЕСТВА:

• Одновременное питание электропотребителей и сварочный процесс



• Одновременное использование двух постов на разных сварочных токах и режимах. 500А суммарный ток сварки



• 25 кВт максимальная выходная мощность для питания электропотребителей, 22 кВт – номинальная мощность



• 12 часов автономной работы на одном баке, при максимальной мощности. Объем бака 85 л, расход 7 л/ час



• 12 часов автономной работы на одном баке, при максимальной мощности Объем бака 85 л, расход 7 л/ час



• Наличие малогабаритных дистанционных регуляторов сварочного тока, обеспечивающих возможность регулирования тока, не обрывая дуги



• Сварка электродами с различным металлургическим типом покрытия



• Сварки во всех пространственных положениях в т.ч. вертикальным швом на спуск



• Регулировка внешних вольтамперных характеристик и динамических свойств источников, в зависимости от типа покрытия электрода, при сварке различных слоев шва и в разных пространственных положениях



• Выбор типов внешних характеристик осуществляется переключателем, расположенным на лицевой панели управления



• Все приборы для контроля сварочных процессов и работы двигателя на одной панели управления

• Приборы для контроля на панели управления — пост А Все приборы для контроля сварочных процессов и работы двигателя на одной панели управления



• Приборы для контроля на панели управления — пост В Все приборы для контроля сварочных процессов и работы двигателя на одной панели управления



Сварочные функции на оба поста:

MMA

• (ручная дуговая сварка)

CELLULOSE

• (сварка труб электродами с целлюлозным видом покрытия на спуск)

Lift TIG DC

• (аргонодуговая сварка на постоянном токе, зажигание дуги касанием)

FCAW

• (полуавтоматическая сварка порошковой проволокой)

CAG-A

• (воздушно-дуговая строжка угольным электродом)



• Сварочные функции на пост А • MMA (ручная дуговая сварка)

  • CELLULOSE (сварка труб электродами с целлюлозным видом покрытия на спуск)

  • Lift TIG DC (аргонодуговая сварка на постоянном токе, зажигание дуги касанием)

  • FCAW (полуавтоматическая сварка порошковой проволокой)

  • CAG-A (воздушно-дуговая строжка угольным электродом)

• Сварочные функции на пост В • MMA (ручная дуговая сварка)

  • CELLULOSE (сварка труб электродами с целлюлозным видом покрытия на спуск)

  • Lift TIG DC (аргонодуговая сварка на постоянном токе, зажигание дуги касанием)

  • FCAW (полуавтоматическая сварка порошковой проволокой)

  • CAG-A (воздушно-дуговая строжка угольным электродом)

Таблица. Распределение мощности на сварку и генератор

Пост A, Сварочный ток(A)	Пост A, Напряжение (В)	Пост A Потребление мощности генератора (кВт)	Пост B, Сварочный ток(A)	Пост B, Напряжение (В)	Пост B Потребление мощности генератора (кВт)	Пост A и B одновременно, оставшаяся выдаваемая мощность генератора (кВт)
100	24	3	100	24	3	19
150	26	4,8	150	26	4,8	15,4
200	28	6,7	200	28	6,7	11,6
250	30	9	250	30	9	7
300	32	11,5	300	32	11,5	2
350	34	14,5	350	34	14,5	/
			400	36	17,5	/
			450	38	20,5	/
			500	40	24	/

Функция VRD – оба поста

Пост В

Функция VRD

Подогрев масла

• Подогрев масла Для запуска в холодное время года

• Предустановленный подогреватель охлаждающей жидкости

•

  Дистанционная регулировка тока для MMA и TIG сварки — оба поста (два ПДУ на магните в комплекте поставки)

Пост В

Дистанционная регулировка тока для MMA и TIG сварки (ПДУ на магните в комплекте поставки)

• Предпусковой подогрев двигателя для запуска при отрицательных температурах
• Тумблер переключения оборотов двигателя: холостой ход / рабочие обороты
• Кнопка экстренной остановки

• Кнопка экстренной остановки Для удобства оператора

КОНТРОЛЬНЫЕ ПРИБОРЫ НА ПАНЕЛИ УПРАВЛЕНИЯ:

• Напряжение / частота / счетчик моточасов
• Индикатор температуры охлаждающей жидкости
• Индикатор давления масла
• Индикатор заряда батареи
• Показатель уровня топлива

ПИТАНИЕ ЭЛЕКТРОПОТРЕБИТЕЛЕЙ:

• Без сварки — максимальная выходная мощность 25 кВт
• Одновременно со сварочным током 2 х 250А — выходная мощность 7 кВт
• Розетки — AC400В/50,5A, AC230В/ 2х16А

КОМПЛЕКТАЦИЯ:

• Кабельный штекер -4 шт
• Держатель электрода 500-800 А — 2 шт
• Клемма заземления 500А — 2 шт
• Штепсельная вилка 1~/230В 16A — 2 шт
• Штепсельная вилка 3~/400В — 1 шт
• MMA пульт ДУ для поста В (500А, 15 м) — 1 шт
• MMA пульт ДУ для поста А (350А, 15 м) — 1 шт
• Фильтр масляный – 1 шт
• Фильтр топливный – 1 шт
• Фильтр воздушный – 1 шт
• Ремень вентилятора – 1 шт

• 024541 Механизм подачи проволоки TSS FCAW-501 c роликами под порошковую проволоку 2.0 и 2.4 мм
• 024561 Шланг-пакет для механизма подачи проволоки TSS FCAW-501, 15 м
• 025496 Шланг-пакет для механизма подачи проволоки TSS FCAW-501, 30 м
• 024562 Горелка TSS FCAW 350А (аналог Magnum 350 для LN-23p)
• 017697 WP-26 (4м) горелка для аргонодуговой сварки вентильная
• 017788 Горелка для воздушно-дуговой строжки TBi-600A (4.5м, электрод 4-12мм)
• ВИДЕО ОБЗОР на Сертификацию НАКС Двухпостовой дизельный сварочный генератор TSS DUAL DWG-500

Техническая информация

Двухпостовой дизельный сварочный генератор TSS DUAL DWG-500

Скачать инструкцию в PDF — Руководство по эксплуатации скачать в PDF
