Старт продаж обновленной версии — январь 2016 г.

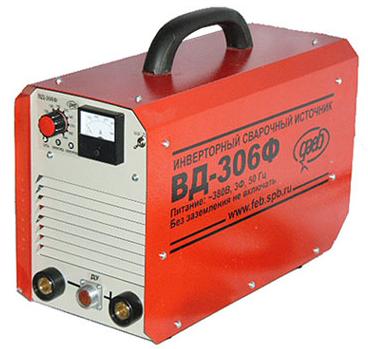

Сварочный инверторный источник ВД-306Ф
Сварочный аппарат, предназначенный для выполнения сварочных работ в режиме сварки штучным электродом от промышленной сети 380В.
Сварочный аппарат аттестован НАКС в соответствии с требованиями РД 03-614-03 и разрешен к применению на опасных производственных объектах.
Преимущества
- Стабильная работа от автономных источников питания в широком диапазоне напряжений 300-450В.
- Гарантия 1 год.
- Степень защиты IP23 по ГОСТ 14254-80.
Особенности
- Надежность инверторного сварочного источника определяется компоновкой электронных блоков. Аппарат разбит на две зоны: условно «грязную» и «чистую». В чистой зоне помещены все высоковольтные электронные компоненты и низковольтные электронные элементы управления, размещенные на одной печатной плате. В грязной зоне помещены элементы, требующие принудительного охлаждения: радиаторы силовых транзисторов и диодов, и трасформаторы и дроссели.
- Размещение радиатора в грязной зоне ребрами вниз, что обеспечивает самоочищение аппарата от пыли и грязи. Вентилятор в источнике включается только по необходимости, тем самым засасывается меньше пыли внутрь аппарата.
- Простота конструкции источника позволяет существенно снизить трудозатраты, что не может не отразиться на его общей стоимости.
- Конструкция источника защищена патентом РФ №76271.
Технические характеристики | ||
---|---|---|
Номинальный сварочный ток при t воздуха от -25 до +40°С: | при ПВ равном 60%, А при ПВ равном 100%, А |
300 250 |
Пределы регулирования сварочного тока, А | 30—320 | |
Напряжение холостого хода, В | 85 +/- 5 | |
Напряжение питающей сети 3 фазы (без нейтрали), В | 300-450 | |
Частота питающей сети, Гц | 50-60 | |
Номинальная мощность, потребляемая от сети, кВА | 12 | |
Диапазон измерения тока амперметром, А | 0-500 | |
Степень защиты по ГОСТ 14254-80 | IP23 | |
Климатическое исполнение по ГОСТ15150-69 | У3 | |
Коэффициент полезного действия, %, не менее | 92 | |
Габаритные размеры (ДхШхВ), мм | без ограждения с ограждением |
480х200х360 550х255х390 |
Масса, кг | без ограждения с ограждением |
17 18,6 |
