Лазерная наплавка приобретает все большую популярность по нескольким причинам:
- Высокая точность. Вся мощность лазерного излучения сконцентрирована в луче толщиной несколько десятков нанометров, благодаря чему возможно с максимальной точностью произвести наплавку, или сварку. Лазерная наплавка — это самый высококонцентрированный способ наплавки.
- Высокая скорость. Выше по сравнению с аргонодуговой наплавкой в 4 раза, по сравнению с полуавтоматической в 2.
- Низкие термические деформации. Благодаря вышеперечисленным свойствам, металлы подверженные короблению, в особенности аустенитные хромоникелевые стали, испытывают при лазерной наплавке гораздо меньшие деформации, чем при традиционных способах наплавки.
- Высокое качество. Точность регулирования и электронный контроль параметров делает настройку режима наплавки предсказуемой, благодаря чему для широкого спектра задач можно настроить оптимальный режим с нужной шириной и высотой наплавленного слоя, без подрезов и пор.
- Широкий спектр применения. Благодаря широкому диапазону мощности и изменяемой ширине развёртки, возможно выполнять наплавку на широкий спектр материалов: углеродистые и легированные стали, алюминиевые и магниевые сплавы, сплавы меди. Применение порошковой наплавки открывает возможности наплавки слоёв с широкой вариативностью свойств: коррозионностойкие, с высокими показателями износостойкости, и т. д.

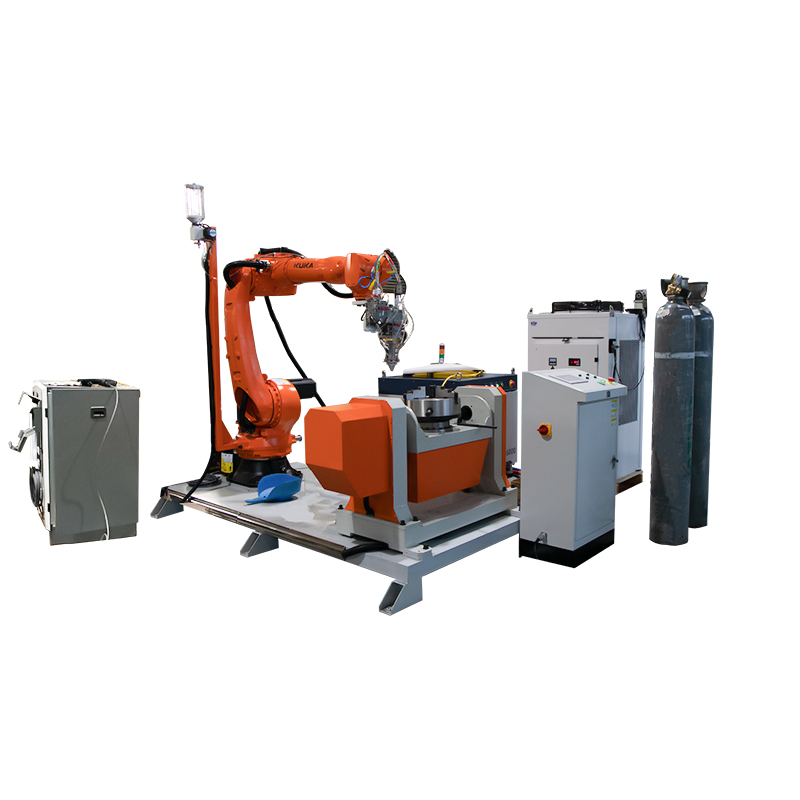

Установка — это инновационный комплекс для автоматической лазерной наплавки и сварки с подачей присадочной проволоки, или с подачей порошка в зону наплавки. Дополнительно возможна установка видеонаблюдения за процессом и автоматической системы слежения за кривизной поверхности детали.
Технические характеристики |
|
| Мощность лазерного излучателя | 6-20 kW |
| Модель лазерного излучателя | IPG / Raycus |
| Диаметр патрона основного вращателя | φ630mm (трехкулачковый патрон) |
| Диапазон зажима основного вращателя | Φ50 — φ630mm |
| Сквозное отверстие патрона ведущего вращателя | Φ252mm |
| Максимальный диаметр вращения | Φ630mm |
| Максимальная рабочая зона между патронами | 6000mm |
| Максимальная грузоподъемность (с опорами) | 3Tons |
| Минимальный диаметр внутренней наплавки | 60 mm |
| Максимальная глубина внутренней наплавки | 1300 mm |
| Диаметр патрона дополнительного вращателя | 150 mm |
| Рабочая мощность | AC380V/50Hz |
Конфигурация установки |
|

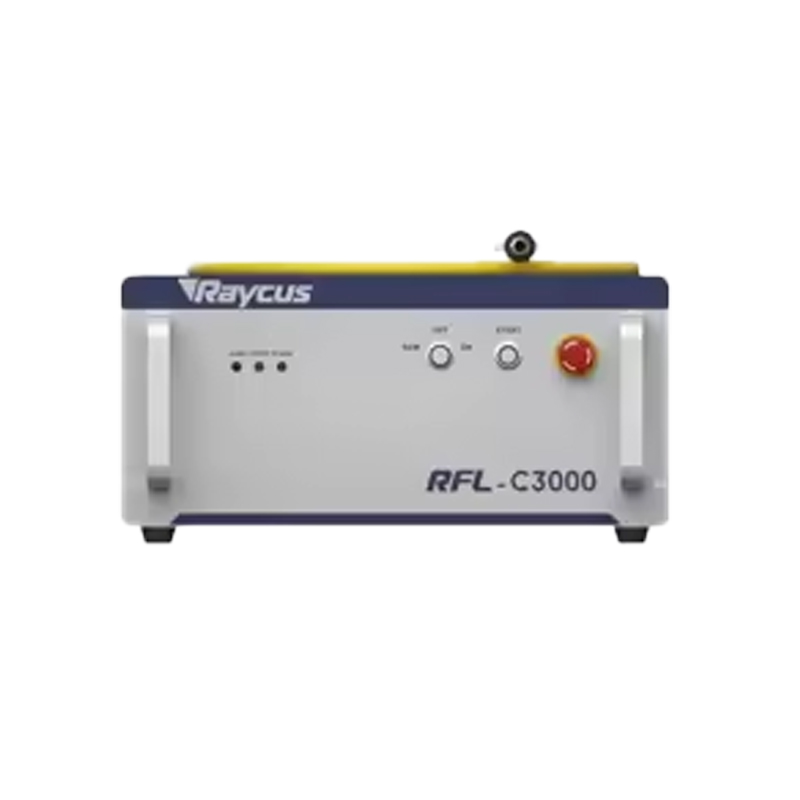

| Источник волоконного лазера | Raycus |

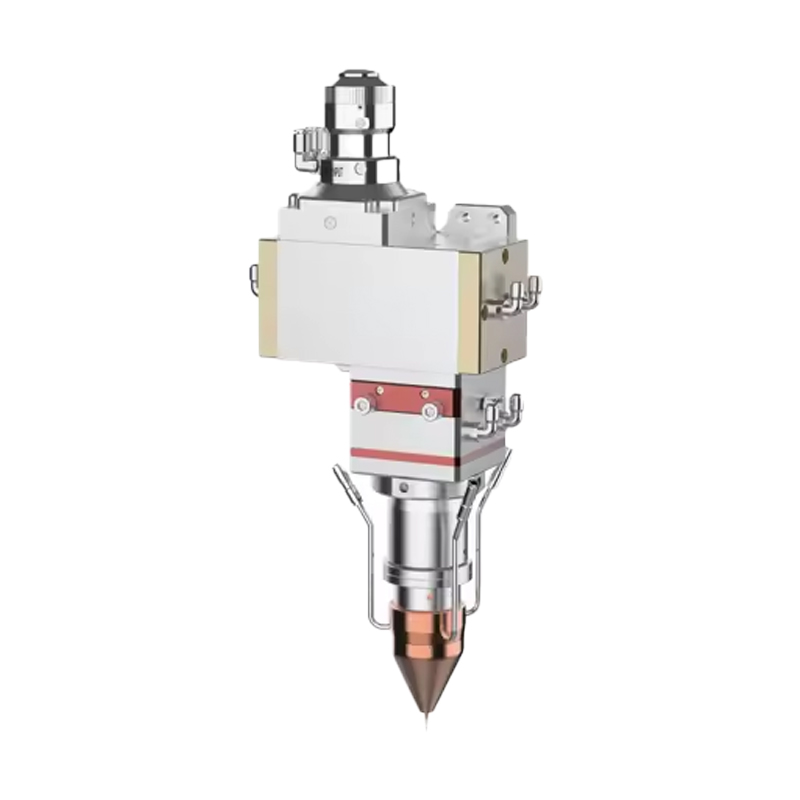

| Лазерная облицовочная головка | Duomu |
| Кольцевое высокоскоростное сопло для нанесения покрытия + дозатор для порошка | Duomu |

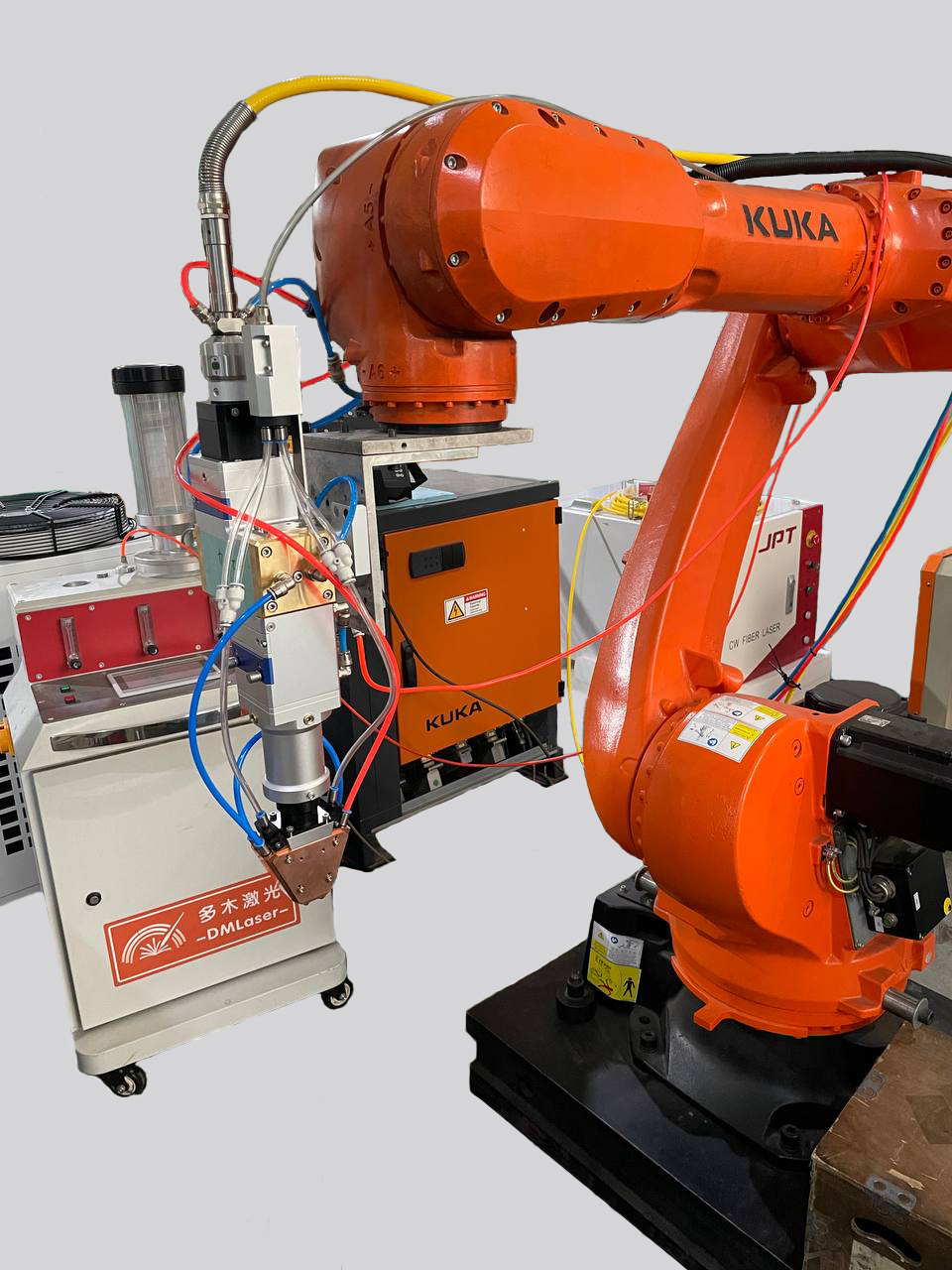

| Координатная система | KUKA |
| Система управления | KUKA |
| Вращатель с неповоротной осью вращения Φ630mm | Duomu |
| Дополнительный вращатель с поворотной осью вращения Φ150mm | Duomu |
| Наплавочная головка для отверстий (внутренний диаметр 60 мм/ глубина 1300 мм) | Duomu |
| CCD-камера | Duomu |
| Ультрачистый стол | Duomu |
| Cтабилизатор напряжения | Duomu |
| Двухцилиндровый пневматический порошковый питатель | Duomu |
| Пневматическая система | AirTAC |

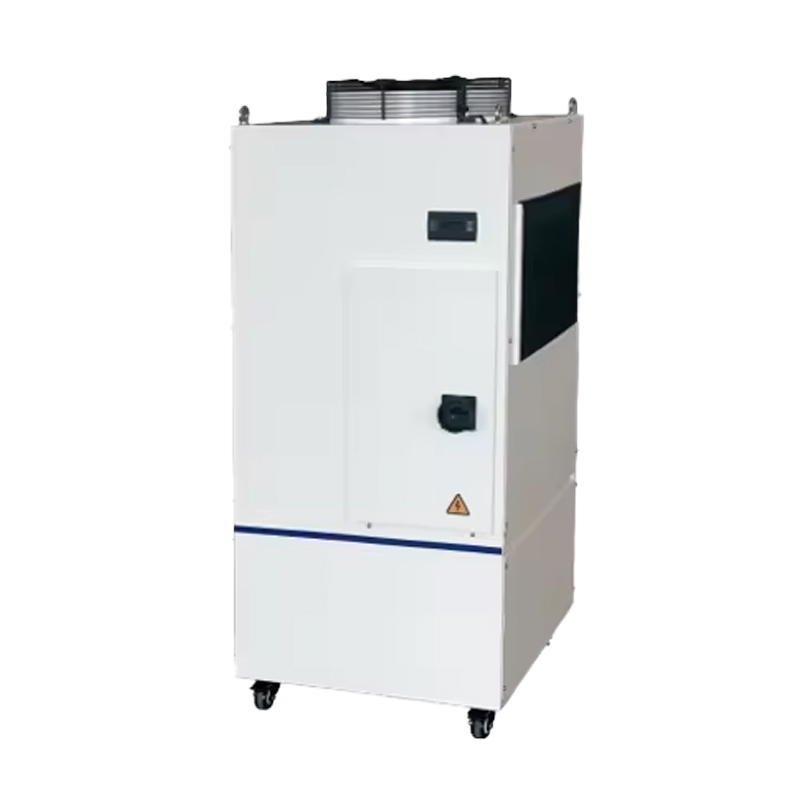

| Промышленный чиллер | TONGFEI, Китай |
